閘閥標準系列

Z41W-16Ti、Z41W-25Ti型鈦合金楔式閘閥

更新時間  2011-11-02 08:33 閱讀

主要性能參數

Z41W-16Ti、Z41W-25Ti型鈦合金楔式閘閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋、閘板、閘桿	密封面	填料
Z41W-16Ti	16	1.6	≤200	氧化腐蝕性介質	ZTA2	本體材料	聚四氟乙烯
Z41W-25Ti	25	2.5

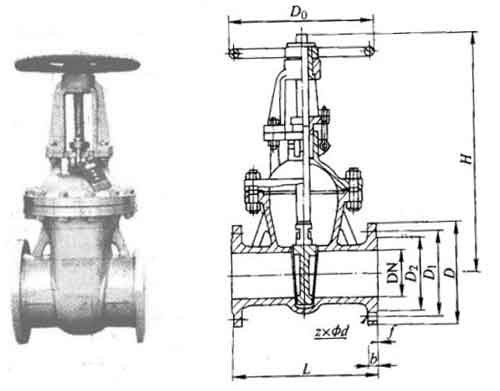

主要外形及結構尺寸

Z41W-16Ti型鈦合金楔式閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量/kg
15	130	95	65	45	14	2	4×Φ14	175	200	4
20	150	105	75	55	14	2	4×Φ14	180	200	5
25	160	115	85	65	14	2	4×Φ14	210	200	6
32	180	135	100	78	16	2	4×Φ18	210	200	7
40	200	145	110	85	16	3	4×Φ18	350	200	19
50	250	160	125	100	16	3	4×Φ18	358	240	29
65	265	180	145	120	18	3	4×Φ18	375	240	33
80	280	195	160	135	20	3	8×Φ18	433	280	45
100	300	215	180	155	20	3	8×Φ18	502	320	63
125	325	245	210	185	22	3	8×Φ18	612	360	108
150	350	280	240	210	24	3	8×Φ23	676	360	134
200	400	335	295	265	26	3	12×Φ23	820	400	192
250	450	405	355	320	30	3	12×Φ25	969	450	273
300	500	460	410	375	30	3	12×Φ25	1142	560	379
350	550	520	470	435	34	4	16×Φ25	1280	640	590
400	600	580	525	485	36	4	16×Φ30	1452	640	850
450	650	640	585	545	40	4	20×Φ30	1541	720	907
500	700	705	650	608	44	4	20×Φ34	1676	720	958
600	800	840	770	718	48	5	20×Φ41	1874	800	1112
