Z41H、Z41Y型900（Lb)法蘭連接鋼制手動楔式閘閥

更新時間  2011-11-15 08:21 閱讀

主要性能參數

Z41H、Z41Y型900（Lb)法蘭連接鋼制手動楔式閘閥主要性能參數

型號	壓力級 (Lb)	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋、閘板	閘板	閥座	閥桿
Z41H-900(Lb)	900	13.15	≤200	非腐蝕性介質	碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢	鉻鋼
		11.62	≤300
		8.63	≤425
Z41Y-900(Lb)		13.15	≤200	非腐蝕性介質	碳鋼	碳鋼+鉻鋼或鈷鉻鎢	碳鋼+鉻鋼或鈷鉻鎢
		11.62	≤300
		8.63	≤425
Z41Y-900(Lb)I		12.07	≤350		鉻鉬鋼	鉻鉬鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鉬鋼
		10.14	≤450
		3.83	≤550
Z41Y-900(Lb)P		9.83	≤200	腐蝕性介質	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鎳鈦鋼
Z41Y-900(Lb)R					鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼+鈷鉻鎢	鉻鎳鉬鈦鋼

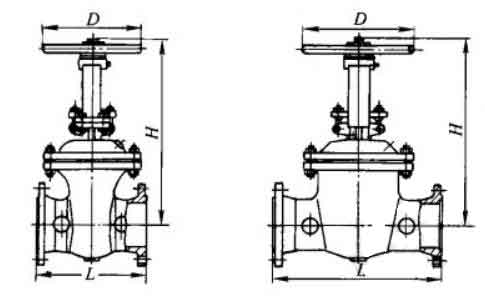

主要外形級結構尺寸

Z41H、Z41Y型900（Lb)法蘭連接鋼制手動楔式閘閥主要外形級結構尺寸（mm)

DN/in	DN	L	D	H	重量/kg
2	20	368	300	521	59
2 1/2	65	419	350	587	79
3	80	381	350	648	115
4	100	457	400	750	198
5	125	559	450	850	258
6	150	610	500	900	303
8	200	737	600	1040	607
10	250	838	600	1130	825
12	300	965	650	1340	1291
14	350	1029	700	1543	1629
