Z540H、Z540Y、Z540W型PN16～PN160鋼制錐齒輪傳動楔式閘閥
更新時間 2011-10-29 08:31 閱讀
主要性能參數
Z540H、Z540Y、Z540W型PN16～PN160鋼制錐齒輪傳動楔式閘閥主要性能參數
|
型號 |
PN |
工作壓力
（MPa) |
適用溫度
（℃） |
適用介質 |
材料 |
|
閥體、閘板、閥蓋 |
閘桿 |
密封面 |
填料 |
|
Z540H-16C-160 |
16～160 |
16～16.0 |
≤425 |
水、蒸汽
、油品 |
碳素鋼 |
碳素鋼 |
堆焊鐵基合金 |
石棉或柔性石墨 |
|
Z540Y-16C-160 |
16～160 |
16～16.0 |
堆焊硬質合金 |
|
Z540Y-16I-160I |
16～160 |
16～16.0 |
≤550 |
蒸汽、油品 |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
堆焊硬質合金 |
柔性石墨 |
|
Z540Y-16P-40P |
16～40 |
16～4.0 |
≤150 |
弱腐蝕性
介質 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z540Y-16P-160P |
16～160 |
16～16.0 |
堆焊硬質合金 |
柔性石墨 |
|
Z540W-16R-40R |
16～40 |
16～4.0 |
≤150 |
腐蝕性介質 |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z540Y-16R-160R |
16～160 |
16～16.0 |
堆焊硬質合金 |
|
Z540Y-16PI-40PI |
16～40 |
16～4.0 |
≤650 |
熱煙氣等 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
柔性石墨 |
|
Z540Y-16PII-40PII |
16～40 |
16～4.0 |

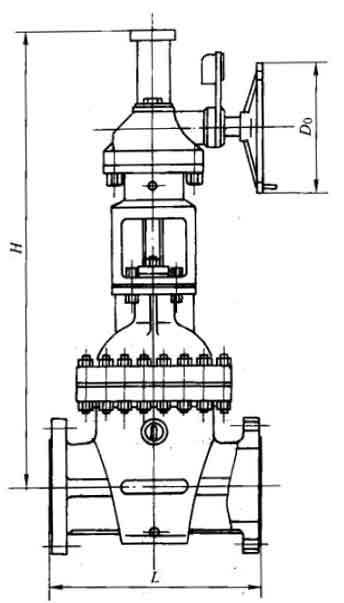

主要外形及結構尺寸
Z540H、Z540Y、Z540W型PN16鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
|
DN |
L |
H |
D0 |
重量/kg |
DN |
L |
H |
D0 |
重量/kg |
|
300 |
500 |
1310 |
640 |
504 |
600 |
800 |
2410 |
640 |
2140 |
|
350 |
550 |
1468 |
640 |
674 |
700 |
900 |
2600 |
640 |
3275 |
|
400 |
600 |
1780 |
640 |
950 |
800 |
1000 |
2860 |
720 |
3920 |
|
450 |
650 |
1880 |
640 |
1300 |
900 |
1100 |
3170 |
720 |
4435 |
|
500 |
700 |
2110 |
640 |
1530 |
﹣ |
﹣ |
﹣ |
﹣ |
﹣ |
Z540H、Z540Y、Z540W型PN25鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
|
DN |
L |
H |
D0 |
重量/kg |
DN |
L |
H |
D0 |
重量/kg |
|
300 |
500 |
1310 |
640 |
504 |
600 |
800 |
2410 |
640 |
2150 |
|
350 |
550 |
1468 |
640 |
680 |
700 |
900 |
2600 |
640 |
3290 |
|
400 |
600 |
1780 |
640 |
960 |
800 |
1000 |
2860 |
720 |
3940 |
|
450 |
650 |
1880 |
640 |
1310 |
900 |
1100 |
3170 |
720 |
4450 |
|
500 |
700 |
2110 |
640 |
1540 |
﹣ |
﹣ |
﹣ |
﹣ |
﹣ |
