Z6sII40Y-16C、Z6sII40Y-25型雙氣缸氣動帶手動楔式閘閥

更新時間  2011-10-29 09:40 閱讀

主要性能參數

Z6sII40Y-16C、Z6sII40Y-25型雙氣缸氣動帶手動楔式閘閥主要性能參數

型號	PN	工作壓力 （MPa)	適用溫度 （℃）	適用介質	材料
					閥體、閘板、閥蓋	閥座、閘板 及密封面	閥桿	填料	氣缸
Z6sII40Y-16C	16	1.6	≤350	水、蒸汽、油品 等無腐蝕性介質	碳素鋼	堆焊硬質合金	鉻不銹鋼	石棉石墨 或柔性石墨	無縫鋼管
Z6sII40Y-25C	25	2.5

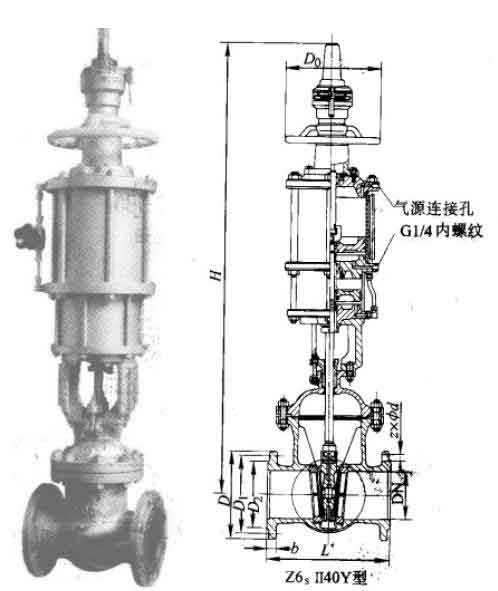

主要外形及結構尺寸

Z6sII40Y-16C型雙氣缸氣動帶手動楔式閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	16	4×Φ18	875	240	80
80	280	195	160	135	20	8×Φ18	980	240	100
100	300	215	180	155	20	8×Φ18	1025	240	130
150	350	280	240	210	24	8×Φ23	1365	280	240
200	400	335	295	265	26	12×Φ23	1650	320	300
250	450	405	355	320	30	12×Φ25	1950	320	370

Z6sII40Y-25型雙氣缸氣動帶手動楔式閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	20	4×Φ18	760	240	90
80	280	195	160	135	22	8×Φ18	970	240	110
100	300	230	190	160	24	8×Φ18	1085	240	145
150	350	300	250	218	30	8×Φ23	1347	280	255
200	400	360	310	289	34	12×Φ23	1810	320	320
250	450	425	370	322	36	12×Φ25	2070	320	395
