Z940H、Z940Y、Z940W型150（Lb)～1500(Lb)鋼制電動楔式閘閥

更新時間  2011-10-30 09:33 閱讀

主要性能參數

Z940H、Z940Y、Z940W型150（Lb)～1500(Lb)鋼制電動楔式閘閥主要性能參數

型號	壓力級 （Lb)	適用溫度 （℃）	適用介質	材料
				閥體、閘板、閥蓋	閘桿	密封面	填料
Z940H-150（Lb)～1500(Lb)	150～1500	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z940Y-150（Lb)～1500(Lb)	150～1500					堆焊硬質合金
Z940Y-150（Lb)I～1500(Lb)I	150～1500	≤550	蒸汽、油品	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
Z940W-150（Lb)P～1500(Lb)P	150～1500	≤200	硝酸類介質	鉻鎳不銹鋼	鉻鎳不銹鋼	本體材料	聚四氟乙烯
Z940W-150（Lb)R～1500(Lb)R	150～1500		醋酸類介質	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼	本體材料

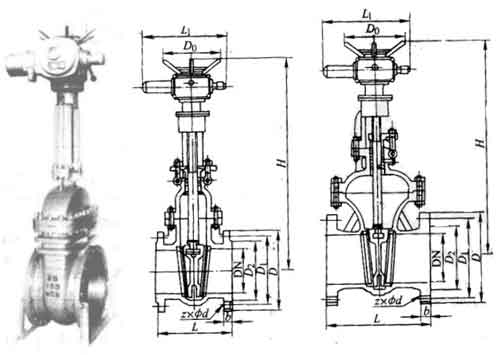

主要外形及結構尺寸

Z940H、Z940Y、Z940W型150（Lb)鋼制電動楔式閘閥主要外形及結構尺寸（mm)

DN	in	L	電裝型號	L1	D0	H	重量/kg
50	2	178	DZW10A	590	365	678	46
65	2 1/2	190	DZW10A	590	365	693	75
80	3	203	DZW10A	590	365	755	99
100	4	229	DZW10A	590	365	820	132
150	6	267	DZW20A	590	365	994	193
200	8	292	DZW20A	590	365	1138	236
250	10	330	DZW30A	590	365	1409	353
300	12	356	DZW45A	810	470	1588	423
350	14	381	DZW60A	810	470	1750	570
400	16	406	DZW90A	830	550	1920	635
450	18	432	DZW120	830	550	2141	772
500	20	457	DZW180	870	320	2276	941
600	24	508	DZW350	1170	570	2474	1380
650	26	558	DZW350	1170	570	2713	2150
700	28	609	DZW500	1170	570	3046	2500

Z940H、Z940Y、Z940W型300（Lb)鋼制電動楔式閘閥主要外形及結構尺寸（mm)

DN	in	L	電裝型號	L1	D0	H	重量/kg
50	2	216	DZW10A	590	365	691	50
65	2 1/2	241	DZW15A	590	365	711	72
80	3	283	DZW20A	590	365	775	87
100	4	305	DZW20A	590	365	871	108
150	6	403	DZW45A	810	470	1028	183
200	8	419	DZW45A	810	470	1328	283
250	10	457	DZW60A	810	470	1400	430
300	12	502	DZW120	830	550	1653	721
350	14	762	DZW180	870	320	1791	1005
400	16	838	DZW200	870	320	2092	1200
450	18	﹣	﹣	﹣	﹣	﹣	﹣
500	20	991	DZW500	1170	570	2465	1600
600	24	1143	DZW800	1060	500	3240	2110
650	26	﹣	﹣	﹣	﹣	﹣	﹣
700	28	﹣	﹣	﹣	﹣	﹣	﹣
