閘閥標準系列

Z941H、Z941Y、Z941W型150（Lb)、300(Lb)法蘭連接鋼制電動楔式閘

更新時間  2011-12-06 08:53 閱讀

Z941H、Z941Y、Z941W型150（Lb)、300(Lb)法蘭連接鋼制電動楔式閘閥

主要性能參數

Z941H、Z941Y、Z941W型150（Lb)、300(Lb)法蘭連接鋼制電動楔式閘閥主要性能參數
型號 PN 適用溫度
（℃）		 工作壓力
(Mpa)		 適用介質 材料
閥體、閥蓋 閘板 閥座 閥桿
Z941H-150(Lb) 150 ≤200 1.4 非腐蝕性介質 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 碳鋼
≤300 1.02
≤425 0.56
Z941Y-150(Lb) ≤200 1.4
≤300 1.02
≤425 0.56
Z941Y-150(Lb)I ≤350 0.86 腐蝕性介質 鉻鉬鋼 鉻鉬鋼+鈷鉻鎢 鉻鉬鋼+鈷鉻鎢 鉻鉬釩鋼
≤450 0.47
≤550 0.13
Z941W-150(Lb)P 150 ≤200 1.26 鉻鎳鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z941W-150(Lb)R 1.37 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z941Y-150(Lb)P 1.26 鉻鎳鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z941Y-150(Lb)R 1.37 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z941H-300(Lb) 300 ≤200 4.38 非腐蝕性介質 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
≤300 3.87
≤425 2.88
Z941Y-300(Lb) ≤200 4.38
Z941Y-300(Lb) 300 ≤300 3.87 非腐蝕性介質 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
≤425 2.88
Z941Y-300(Lb)I ≤350 4.02 腐蝕性介質 鉻鉬鋼 鉻鉬鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鉬釩鋼
≤450 3.38
≤550 1.28
Z941W-300(Lb)P 300 ≤200 3.28 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z941W-300(Lb)R 3.77 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z941Y-300(Lb)P 3.28 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z941Y-300(Lb)R 3.77 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼

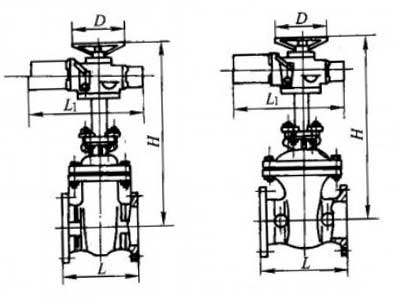

主要外形及結構尺寸

Z941H、Z941Y、Z941W型150（Lb)法蘭連接鋼制電動楔式閘閥主要外形及結構尺寸（mm)
DN/in DN L D H L1 轉矩/N.m 重量/kg
2 50 178 200 615 531 110 95
2 1/2 65 190 500 630 575 200 99
3 80 203 500 710 575 200 113
4 100 229 500 770 575 200 132
5 125 254 500 885 575 270 181
6 150 267 500 950 575 270 206
8 200 292 305 1090 911 500 258
10 250 330 305 1290 911 500 317
12 300 356 305 1510 939 700 412
14 350 381 305 1710 939 970 750
16 400 406 305 1920 1052 1200 1042
18 450 432 305 2080 1052 1800 1276
20 500 457 458 2240 1154 2700 1420
24 600 508 610 2474 1378 2700 1522
28 700 610 610 2910 1378 4000 3050
32 800 711 610 3250 1488 5800 3300
36 900 711 610 3510 1488 10000 5152
