止回閥

H41J-10襯膠升降式止回閥
H41J-10襯膠升降式止回閥
產品型號：H41J-10、H41J-16
口徑(DN)：15~300(mm)
壓力(PN)：1.0、1.6MpaMpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品概述
    H41J襯膠升降式止回閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。 H41J襯膠升降式止回閥屬于一種自動閥門，其主要作用是防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升到超過系統壓的輔助系統提供補給的管路上。 H41J襯膠升降式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作升降式運動，升降式止回閥密封性能比旋啟式要優越。

    主要零部件材料表
    H41J-10襯膠升降式止回閥主要零部件材料表
    序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 碳不銹耐酸鑄鋼
    Z C P R PL RL
    1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
    2 閥瓣/閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
    3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
    4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
    5 螺母 PTFE(F4) CF8 CF8


    主要外形和連接尺寸

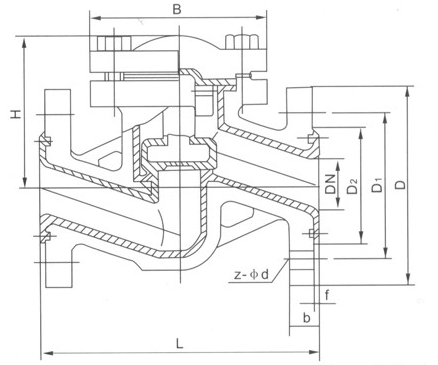

    H41J-10襯膠升降式止回閥主要外形和連接尺寸圖

    H41J-10襯膠升降式止回閥主要外形和連接尺寸(mm)
    公稱通徑
    (DN)    		 公稱壓力
    (Mpa)    		 工作壓力
    (Mpa)    		 L
    mm    		 D
    mm    		 D1
    mm    		 n-φd
    mm
    15 1.6
    1.0    		 1.6
    1.0    		 130 95 65 4-13.6
    20 150 105 75 4-13.5
    25 160 115 8S 4-13.6
    32 180 140 100 4-17.6
    40 200 150 110 4-17.6
    50 230 165 125 4-17.6
    65 290 185 145 4-17.6
    80 310 200 160 6/2-17.5
    100 3S0 220 180 6/2-17.5
    125 400 250 210 6/2-17.5
    150 480 285 240 6/2-22
    200 600 340 295 6/2-22
    250 730 395 350 10/2-22
    300 850 445 400 10/2-22

    注：襯膠閥耐腐蝕情況參考襯膠閥門各種化工介質耐腐蝕性能表。
    聲明：本文中所有文字、數據、圖片均只適用于參考，H41J-10襯膠升降式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
