產品概述：
H64Y型電站焊接止回閥1500(Lb)～2500(Lb)適用于 Class1500～2500Lb，工作溫度 -29～570℃ 的石油、化工、火力電站等各種工況的管路上。
主要外形和連接尺寸：
H64Y-1500(Lb)電站焊接止回閥主要外形和連接尺寸
|
公稱通徑PNS(in) |
外形尺寸和連接尺寸 |
重量 |
|
d |
L |
H |
|
2 |
50 |
330 |
240 |
40 |
|
3 |
60 |
368 |
305 |
60 |
|
4 |
80 |
457 |
315 |
95 |
|
5 |
96 |
533 |
409 |
170 |
|
6 |
118 |
610 |
465 |
186 |
|
8 |
147 |
762 |
528 |
415 |
|
10 |
180 |
914 |
613 |
658 |
|
12 |
222 |
1041 |
680 |
1200 |
|
14 |
254 |
1118 |
745 |
1638 |
H64Y-2500Lb電站焊接止回閥主要外形和連接尺寸
|
公稱通徑PNS(in) |
外形尺寸和連接尺寸 |
重量 |
|
d |
L |
H |
|
3 |
54 |
368 |
297 |
44 |
|
4 |
70 |
457 |
385 |
110 |
|
5 |
86 |
533 |
410 |
130 |
|
6 |
104 |
610 |
455 |
192 |
|
8 |
130 |
762 |
557 |
466 |
|
10 |
162 |
914 |
615 |
730 |
|
12 |
210 |
1041 |
715 |
1120 |
|
14 |
234 |
1118 |
790 |
1495 |
|
16 |
264 |
1245 |
815 |
1950 |
|
18 |
304 |
1397 |
815 |
2400 |

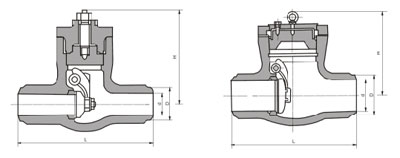

產品外形結構尺寸圖：
安裝注意事項:
止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
