FJ41型PN16~PN160節流截止放空閥

更新時間  2014-06-06 10:03 閱讀

主要性能參數

FJ41型PN16~PN160節流截止放空閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質	閥體材料
FJ41—16	16	1.6	≤350	水、蒸汽、油品等	碳鋼
FJ41—25	25	2.5
FJ41—40	40	4.0
FJ41一63	63	6.3
FJ41—100	100	10.0
FJ41—160	160	16.0

主要外形及結構尺寸

FJ41-16、FJ41-25、FJ41-40、FJ41-64主要外形及結構尺寸(mm)

DN	L	H	H1	D0	重量 /kg
					PN16	PN25	PN40	PN63
25	216	243	86	180	17	17	20	20
40	230	265	108	250	24	24	29	29
50	230	346	115	250	27	27	32	32
80	310	409	146	300	52	55	67	67
100	350	484	163	300	60	66	80	80
150	480	521	202	350	125	140	168	168
200	600	594	292	350	165	180	215	215
250	730	621	355	400	225	310	372	372

FJ41-100主要外形及結構尺寸(mm)

DN	L	H	H1	D0	重量/kg
25	230	245	78	200	29
40	260	265	106	250	42
50	300	287	HO	300	55
80	380	409	152	350	95
100	430	433	169	250	120
150	559	531	225	400	240
200	660	709	321	500	310
250	787	817	399	500	530

FJ41-160主要外形及結構尺寸(mm)

DN	L	H	H1	Do	重量/kg
25	230	215	78	200	35
40	260	265	105	250	50
50	300	237	110	300	65
80	380	414	155	350	116
100	450	440	175	350	145

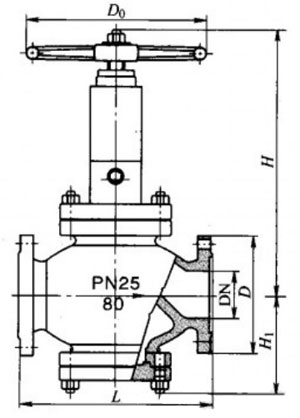

產品外形結構尺寸圖
