J41B-25型法蘭連接鋼制截止閥

更新時間  2014-06-06 10:04 閱讀

主要性能參數

J41B-25型法蘭連接鋼制截止閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋	閥瓣	閥扦	密封面配對材料
J41B—25	25	2.5	≤150	氮氣、液氨	碳素鋼鑄件或鍛件	碳素鋼鑄件或鍛件	鉻不銹鋼	巴氏合金

主要外形及結構尺寸

J41B-25型法蘭連接鋼制截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
10	130	90	60	40	16	4×φ14	198	207	120	4.9
15	130	95	65	45	16	4×φ14	233	241	120	5.5
20	150	105	75	55	16	4×φ14	275	285	140	I
25	160	115	85	65	16	4×φ14	285	300	160	7.5
32	180	135	100	78	里8	4×φ18	302	327	180	8.5
40	200	145	110	85	18	4×φ18	355	385	200	12.5
50	230	160	125	100	20	4×φ18	362	397	240	16
65	290	180	145	120	22	8×φ18	325	345	280	25
80	310	195	160	135	22	8×φ18	369	420	280	30
100	350	230	190	160	24	8×φ23	370	425	320	35
125	400	27	220	188	28	8×φ25	558	608	400	89
150	480	300	250	218	30	8×φ25	611	692	400	98
200	600	360	310	278	34	12×φ25	721	802	400	170

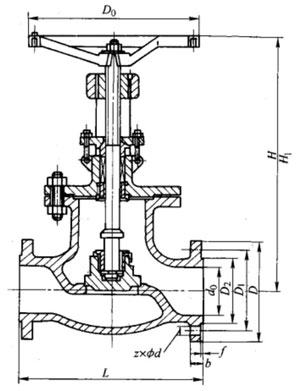

產品外形結構尺寸圖
