J41B-25型鋼制氨截止閥

更新時間  2014-06-07 10:55 閱讀

主要性能參數

J41B-25型鋼制氨截止閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體、閥蓋	閥瓣	密封面	閥桿	填料	閥桿螺母
J41B—25	25	2.5	﹣40~ 150	氨、氨液	碳素鋼	碳素鋼	巴氏合金	不銹鋼	聚四氟乙烯	銅合金

主要外形及結構尺寸

J41B-25型鋼制氨截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	D6	b	f	z×φd	H	H1	D0	重量/kg
10	130	90	60	40	35	16	4	4×φ14	154	163	80	5
15	130	95	65	45	40	16	4	4×φ14	176	183	80	7
20	150	105	75	55	51	16	4	4×φ14	185	195	100	9
25	160	115	85	65	58	16	4	4×φ14	197	210	120	10
32	180	135	100	78	66	18	4	4×φ18	199	213	120	12
40	200	145	110	85	76	18	4	4×φ18	248	264	160	14
50	230	160	125	100	88	20	4	4×φ18	248	268	160	18
65	290	180	145	120	110	22	4	8×φ18	321	349	240	30
80	310	195	160	135	121	22	4	8×φ18	325	357	240	34
100	350	230	190	160	150	24	4	8×φ23	371	413	280	54
125	400	270	220	188	176	28	4.5	8×φ25	400	451	320	78
150	480	300	250	218	204	30	4.5	8×φ25	432	492	320	105

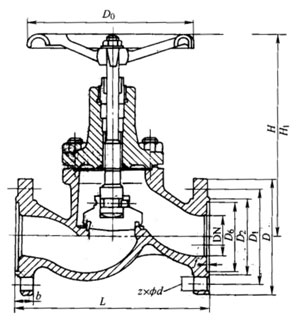

產品外形結構尺寸圖
