主要性能參數

SD340X-6、SD340X-10、SD340X-16Q型蝸動法蘭伸縮蝶閥主要性能參數

型號	PM	工作壓力/Mpa	適用溫度/℃	適用介質			W 料
				通用型	耐腐蝕型	閥體	閥板	閥桿	密封衡	填料
SD340X-6	6	0.6	﹣20~170	水、油品、 蒸汽	海水、強酸、強堿溶液及有腐蝕介質	灰鑄鐵		不銹鋼	NBR	V形組合密封圈、柔性石墨
SD340X-10	10	1.0
SD340X-16Q	16	1.6

主要外形及結構尺寸

SD340X-10型蝸動法蘭伸縮蝶閥主要外形及結構尺寸(mm)

DN	D	D1	D2	z×φd	b	L		L1	L2	L3	L4	H	H1	H2	H3	φ
						Lmin	Lmax
50	165	125	102	4×φ18	20	138	168	149	100		—	220	52	106	—	120
65	185	145	122	4×φ18	20	153	183	149	100	—	—	250	65	125	—	120
80	200	160	133	8×φ18	22	163	193	149	100		一	282	75	145	—	120
100	220	180	158	8×φ18	24	185	225	205	145	—	—	353	98	170	—	150
125	250	210	m	8×φ18	26	195	235	205	145		一	382	112	185	一	150
150	285	240	212	8×φ23	26	195	235	238	160	—	—	430	128	200	一	250
200	340	295	268	8×φ23	28	215	265	238	160		—	552	190	260	—	250
250	395	350	320	12×φ23	28	235	285	254	209		—	632	220	285	—	300
300	445	400	370	12×φ23	28	255	305	254	209	—	—	690	243	320	—	300
350	505	460	430	16×φ23	30	275	325	248	258	—	一	793	275	365	一	420
400	565	5)5	482	16×φ26	32	285	345	248	258	—	一	861	310	398	—	420
450	615	565	530	20×φ26	32	310	370	248	258	—	—	908	335	420	—	420
500	670	620	585	20×φ26	34	320	380	285	323	—	—	968	363	445	—	480
600	780	725	685	20×φ30	36	365	425	285	323	—		1088	418	510	一	480
700	895	840	800	24×φ30	40	395	465	499	430	—	一	1279	490	588	—	480
800	1015	950	905	24×φ33	44	430	510	499	430	—	—	1387	546	640	—	480
900	1115	1050	1005	28×φ33	46	480	550	472	430	820	140	1670	612	720	470	420
1000	1230	1160	1110	28×φ36	50	530	630	615	582	982	160	1741	648	747	560	480
1200	1455	1380	1330	32×φ39	56	565	665	615	582	920	160	1962	761	855	635	480
1400	1675	1590	1530	36×φ42	62	565	665	733	747	1150	160	2279	858	1043	866	480
1600	1915	1820	1750	40×φ48	68	565	665	733	747	1260	180	2600	992	1230	790	480

注：以上為SD340X-10型蝸動法蘭伸縮蝶閥連接尺寸，如需SD340X-6型蝸動法蘭伸縮蝶閥、SD340X-16Q型蝸動法蘭伸縮蝶閥連接尺寸，請聯系本公司。

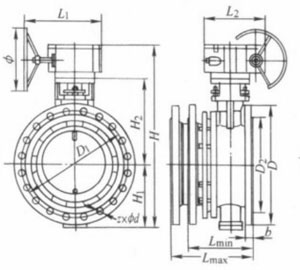

產品外形結構尺寸圖
