主要性能參數

GSD340X型PN6~PN16鐵制管網法蘭伸縮蝶閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度/℃	適用介質		材 料
				通用型	耐腐蝕型	閥體	閥板	閥桿	密封面	填料
CSD340X-6	6	0.6	-20-170	水、油品、蒸汽	海水、強酸、 強堿溶液及有機溶劑	鑄鋼、 灰鑄鐵		不銹鋼	NBR	V形組合密封圈、柔性石墨
GSD340X-10	10	1.0
CSD340X-16Q	16	1.6				球墨鑄鐵	灰鑄鐵

主要外形及結構尺寸

GSD340X-10型鐵制管網法蘭伸縮蝶閥主要外形及結構尺寸(mm)

DN	D	D1	D2	z×φd	b	L		L1	L2	L3	L4	H	H1	H2	H3
						Lmin	Lmax
150	285	240	212	8×φ23	26	195	235	217	160	﹣	﹣	527	128	200	﹣
200	340	295	268	8×φ23	28	215	265	217	160	﹣	﹣	649	190	260	﹣
250	395	350	320	12×φ23	28	235	285	243	209	﹣	﹣	756	220	285	﹣
300	445	400	370	12×φ23	28	255	305	243	209	﹣	﹣	815	243	320	﹣
350	505	460	430	16×φ23	30	275	325	282	258	﹣	﹣	906	275	365	﹣
400	565	515	482	16×φ26	32	285	345	282	258	﹣	﹣	974	310	398	﹣
450	615	565	530	20×φ26	32	310	370	282	258	﹣	﹣	1021	335	420	﹣
500	670	620	585	20×φ26	34	320	380	340	323	﹣	﹣	1132	363	445	﹣
600	780	725	685	20×φ30	36	365	425	340	323	﹣	﹣	1252	418	510	﹣
700	895	S40	800	24×φ30	40	395	465	472	430	﹣	﹣	1426	490	588	﹣
800	1015	950	905	24×φ33	44	430	510	472	430	﹣	﹣	1534	546	640	﹣
900	1115	1050	1005	28×φ33	46	480	S80	472	430	820	140	1680	612	720	470
1000	1230	1160	1110	28×φ36	50	530	630	615	582	982	160	1768	648	747	560
1200	1455	1380	1330	32×φ39	56	565	665	615	582	920	160	1989	761	855	635
1400	1675	1590	1530	36×φ42	62	565	665	733	747	1150	160	2306	858	1043	866
1600	1915	1820	1750	40×φ48	68	565	665	733	747	1260	180	2627	992	1230	790

注：以上為GSD340X-10型鐵制管網法蘭伸縮蝶閥外形及結構尺寸，如需GSD340X-6型鐵制管網法蘭伸縮蝶閥、GSD340X-16型鐵制管網法蘭伸縮蝶閥外形及結構尺寸，請聯系本公司。

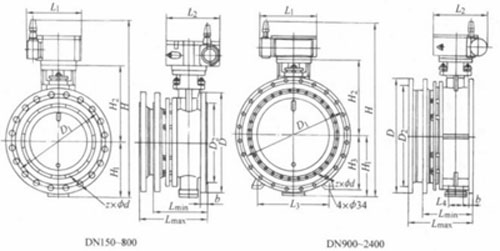

產品外形結構尺寸圖
