主要性能參數

D41F、D341F型PN10、PN16法蘭連接襯塑蝶閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體/閥蓋	蝶板	閥桿	襯里/閥座	操作手柄
D41F-10C	10	1.0	﹣200~180	強酸、 強堿、 強氧化劑等	WCB	WCB	2Cr13	PTFE(F)	Q235
D4IF-16C	16	1.6
D41F-10P	10	1.0			CF8、CF3	CF8、CF3	304、304L
D41F-I6P	16	1.6
D41F-10R	10	1.0			CF8M、CF3M	CF8M、CF3M	316、316L
D41F-16R	16	1.6
D341F-10C	10	1.0			WCB	WCB	2Crl3
D34IF-16C	16	1.6
D34IF-10P	10	1.0			CF8、CF3	CF8、CF3	304、304L
D34IF-16P	16	1.6
D341F-10R	10	1.0			CF8M、CF3M	CF8M、CF3M	316、316L
D341F-16R	16	1.6

主要外形及結構尺寸

D41F-10型法蘭連接襯塑蝶閥主要外形及結構尺寸(mm)

DN	DN/in	L	D	D1	D2	h	z×φd	H1	H2	重量/kg
50	2	108	^60	125	99	16	4×φ18	85	120	12.5
65	2 1/2	112	180	145	118	18	4×φ18	95	130	17
80	3	114	195	160	132	18	4×φ18	110	140	21
100	4	127	215	180	155	20	8×φ18	122	160	24.5
125	5	140	245	210	184	22	8×φ18	138	180	30.5
150	6	140	280	240	210	22	8×φ23	158	200	42.5
200	8	152	335	295	265	22	8×φ23	188	220	86
250	10	165	390	350	319	24	12×φ23	224	260	114
300	12	178	440	400	368	26	12×φ23	254	290	142
350	14	190	500	460	428	26	16×φ23	288	340	198
400	16	216	565	515	480	26	16×φ25	305	370	268
450	18	222	615	565	532	26	20×φ25	340	742	358
500	20	229	670	620	585	28	20×φ25	372	742	468
600	24	267	780	725	685	28	20×φ30	440	922	608
700	28	292	895	840	794	30	24×φ30	475	976	788
800	32	318	1010	950	901	32	24×φ34	530	1037	1038
900	36	330	1110	1050	1001	34	28×φ34	580	1234	1340
1000	40	410	1220	1160	1112	34	28×φ34	648	1302	1728
1200	48	470	1450	1380	1325	38	32×φ41	820	1365	2198

注：以上為D41F-10型法蘭連接襯塑蝶閥主要外形及結構尺寸，如需D41F-16型法蘭連接襯塑蝶閥主要外形及結構尺寸請聯系本公司。

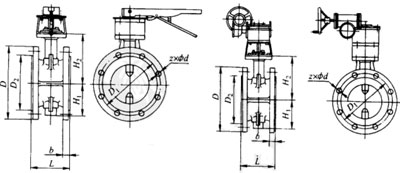

產品外形結構尺寸圖
