閥門標準

D41F、D71F型PN10~PN40調節型四氟密封蝶閥

更新時間  2014-11-24 09:05 閱讀

主要性能參數

D41F、D71F型PN10~PN40調節型四氟密封蝶閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質 材料
閥體 閥板 閥桿 密封圈
D41F—10~16 D71F—10~16 10-16 1.0- 1.6 0-150 水、海水、蒸汽、氣體、油品等 灰鑄鐵 灰鑄鐵 鉻不銹鋼 聚四氟乙烯
D41F—10C-40C D71F—10C-40C 10-40 1.0-4.0 -29-150 水、蒸汽、氣體、油品等 碳素鋼 碳素鋼 鉻不銹鋼
D41F—10P-40P D71F—10P-40P 醋酸類，硝酸類腐氣、 藥品等 鉻鎳鈦鋼 鉻鎳鈦鋼 不銹鋼
D4IF—10R-40R D71F—10R-40R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼

主要外形及結構尺寸

D41F、D71F型PN10~PN16調節型四氟密封蝶閥主要外形及結構尺寸
DN D D1 z×φd H D0 重量/kg
D71F D41F
40 150 110 4×φ18 155 180 3.4 3.8
50 165 125 4×φ18 162 200 4.1 4.8
65 185 145 4×φ18 179 250 6 6.8
80 200 160 4×φ18 186 300 7.7 8.9
100 220 180 4×φ18 217 300 9.8 11
125 250 210 4×φ18 233 400 13 14.5
150 285 240 4×φ22 307 400 18 20

D41F、D71F型PN25~PN40調節型四氟密封蝶閥主要外形及結構尺寸
DN D D1 z×φd H D0 重量/kg
D71F D41F
40 150 110 4×φ18 155 180 3.4 3.8
50 165 125 4×φ18 1162 200 5 5.8
65 185 145 4×φ18 179 250 7.2 8
80 200 160 4×φ18 186 300 9 10
100 235 190 4×φ22 217 300 12 13.5
125 270 220 4×φ26 233 400 16 17.5
150 300 250 4×φ26 307 400 22 24

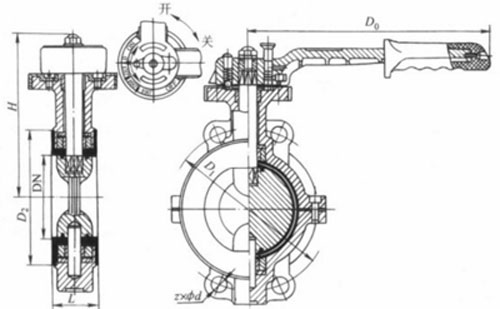

產品外形結構尺寸圖

D41F、D71F型PN10~PN16調節型四氟密封蝶閥主要外形及結構尺寸圖
