主要性能參數

D940X型PN6~PN16單偏心電動法蘭蝶閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體	閥板	閥桿	密封	填料
D940X-6	6	0.6	≤120	水、油品	灰鑄鐵		不銹鋼	NBR	V形組合密封圈，柔性石墨
D940X-10	10	1.0
D940X-16Q	16	1.6			球墨鑄鐵	灰鑄鐵

主要外形及結構尺寸

D940X-10型單偏心電動法蘭蝶閥主要外形及結構尺寸

DN	D	D1	D2	z×φd	b	L	L1	L2	L3	L4	H	H1	H2	H3	φ
50	165	125	102	4×φ18	20	108	420	325	﹣	﹣	408	52	106	﹣	300
65	185	145	122	4×φ18	20	112	420	325	﹣	﹣	440	65	125	﹣	300
80	200	160	133	8×φ18	22	114	420	325	﹣	﹣	470	75	145	﹣	300
100	220	180	158	8×φ18	24	127	420	325	﹣	﹣	518	98	170	﹣	300
125	250	210	184	8×φ18	26	140	420	325	﹣	﹣	547	112	185	﹣	300
150	285	240	212	8×φ23	26	140	420	325	﹣	﹣	578	128	200	﹣	300
200	340	295	268	8×φ23	28	152	420	325	﹣	﹣	722	190	260	﹣	300
250	395	350	320	12×φ23	28	250	552	410	﹣	﹣	814	220	285	﹣	400
300	445	400	370	12×φ23	28	270	552	410	﹣	﹣	872	243	320	﹣	400
350	505	460	430	16×φ23	30	290	552	543	﹣	﹣	1005	275	365	﹣	400
400	565	515	482	16×φ26	32	310	552	543	﹣	﹣	1073	310	398	﹣	400
450	615	565	530	20×φ26	32	330	552	543	﹣	﹣	1120	335	420	﹣	400
500	670	620	585	20×φ26	34	350	564	593	﹣	﹣	1173	363	445	﹣	400
600	780	725	685	20×φ30	36	390	564	593	﹣	﹣	1293	418	510	﹣	400
700	895	840	800	24×φ30	40	430	667	698	﹣	﹣	1468	490	588	﹣	400
800	1015	950	905	24×φ33	44	470	667	698	﹣	﹣	1576	546	640	﹣	400
900	1115	1050	1005	28×φ33	46	510	667	698	820	140	1722	612	720	470	400
1000	1230	1160	1110	28×φ36	50	550	825	842	982	160	1822	648	747	560	500
1200	1455	1380	1330	32×φ39	56	630	836	875	920	160	2065	761	855	635	400
1400	1675	1590	1530	36×φ42	62	710	1038	1076	1150	160	2420	858	1043	866	400
1600	1915	1820	1750	40×φ48	68	790	1038	1076	1260	180	2741	992	1230	790	400

注：以上為D940X-10型單偏心電動法蘭蝶閥外形及結構尺寸，如需D940X-6型單偏心電動法蘭蝶閥外形及結構尺寸、D940X-16Q型單偏心電動法蘭蝶閥外形及結構尺寸請聯系本公司。

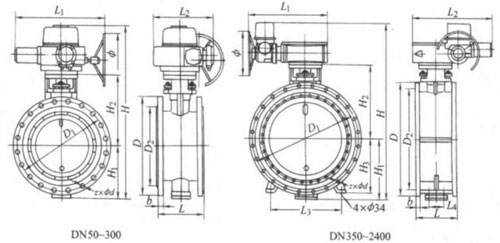

產品外形結構尺寸圖
