主要性能參數

SD940X型PN6~PN16電動法蘭伸縮蝶閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度/℃	適用介質		材 料
				通用型	耐腐蝕型	閥體	閥板	閥桿	密封面	填料
SD940X-6	6	0.6	﹣20~170	水、油品、蒸汽	海水、 強酸、 強堿溶液及 有機溶濟	鑄鋼、 灰鑄鐵		不銹銅	NBR	V形組合密封圈、 柔性石墨
SD940X-10	10	1.0
SD940X-16Q	16	1.6				球墨鑄鐵	灰鑄鐵

主要外形及結構尺寸

SD940X-10型電動法蘭伸縮蝶閥主要外形及結構尺寸

DN	D	D	D2	z×φd	b	L		L1	L2	L3	L4	H	H1	H2	H3	φ
						Lmin	Lmax
50	165	125	102	4×φ18	20	138	168	420	325	﹣	﹣	408	52	106	﹣	300
65	183	145	122	4×φ18	20	153	183	420	325	﹣	﹣	440	65	125	﹣	300
80	200	160	133	8×φ18	22	163	193	420	325	﹣	﹣	470	75	145	﹣	300
100	220	180	1S8	8×φ18	24	185	225	420	325	﹣	﹣	518	98	170	﹣	300
125	250	210	184	8×φ18	26	195	235	420	325	﹣	﹣	547	112	185	﹣	300
150	285	240	212	8×φ23	26	195	235	420	325	﹣	﹣	578	128	200	﹣	300
200	340	295	268	8×φ23	28	215	265	420	325	﹣	﹣	722	190	260	﹣	300
250	395	350	320	12×φ23	28	235	285	552	410	﹣	﹣	814	220	285	﹣	400
300	445	400	370	12×φ23	28	255	305	552	410	﹣	﹣	872	243	320	﹣	400
350	505	460	430	16×φ23	30	275	325	552	543	﹣	﹣	1005	275	365	﹣	400
400	565	515	482	16×φ26	32	285	345	552	543	﹣	﹣	1073	310	398	﹣	400
450	615	565	530	20×φ26	32	310	370	552	543	﹣	﹣	1120	335	420	﹣	400
500	670	620	585	20×φ26	34	320	380	564	593	﹣	﹣	1173	363	445	﹣	400
600	780	725	685	20×φ30	36	365	425	564	593	﹣	﹣	1293	418	510	﹣	400
700	895	840	800	24×φ30	40	395	465	667	698	﹣	﹣	1468	490	588	﹣	400
800	1015	950	965	24×φ33	44	430	510	667	698	﹣	﹣	1576	546	640	﹣	400
900	1115	1050	1005	28×φ33	46	480	580	667	698	820	140	1722	612	720	470	400
1000	1230	1160	1110	28×φ36	50	530	630	825	842	982	160	1822	648	747	560	300
1200	1455	1380	1330	32×φ39	56	565	665	836	875	920	160	2065	761	855	635	400
1400	1675	1590	1530	36×φ42	62	565	665	1038	1076	1150	160	2420	858	1043	866	400
1600	1915	1820	1750	40×φ48	68	565	665	1038	1076	1260	180	2741	992	1230	790	400

注：以上為SD940X-10型電動法蘭伸縮蝶閥外形及結構尺寸，如需SD940X-6型電動法蘭伸縮蝶閥外形及結構尺寸、SD940X-16型電動法蘭伸縮蝶閥外形及結構尺寸請聯系本公司。

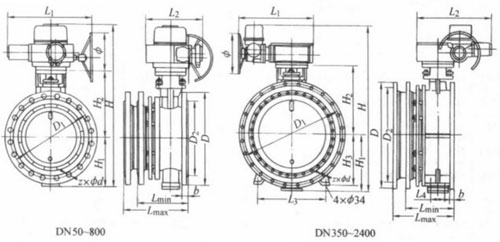

產品外形結構尺寸圖
