D41X-6、D41X-10型手柄式軟密封蝶閥

更新時間  2015-03-18 13:30 閱讀

主要性能參數

D41X-6、D41X-10型手柄式軟密封蝶閥主要性能參數

型 號	公稱壓力	壓力/MPa		適用溫度/℃	適用介質
	PN/MPa	殼體試驗	密封試驗
D41X-6	0.6	0.9	0.66	≤60	水、油品、空氣
D41X-I0	1.0	1.5	1.1

主要零部件材料

D41X-6、D41X-10型手柄式軟密封蝶閥主要零部件材料

零件名稱	閥體	蝶板	閥桿	密封副	填料
材料	灰鑄鐵	球墨禱鐵	鉻不銹鋼	銅合金閥座/耐油橡膠	柔性石墨

主要外形及結構尺寸

D41X-6、D41X-10型手柄式軟密封蝶閥主要外形及結構尺寸(mm)

公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸/mm									重量 /kg
		L	D	D1	D2	b	Z-φd	H	H1	Do
0.6 1.0	80	114	200	160	133	22	8-φ18	195	135	250	31
	100	120	215	180	155	22	8-φ18	206	152	265	31
	125	130	245	210	185	22	8-φ18	223	168	265	37
	150	140	280	240	210	24	8-φ23	241	183	265	41
	200	150	335	295	265	26	8-φ23	270	203	265	48

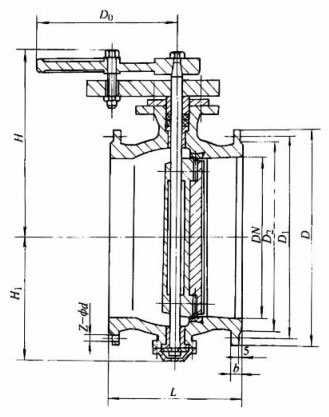

產品外形結構尺寸圖
