SD341X型PNO.6~l.OMPa蝸桿傳動法蘭伸縮蝶閥

更新時間  2015-03-23 13:24 閱讀

主要性能規范

SD341X型PN0.6~1.0MPa蝸桿傳動法蘭伸縮蝶閥主要性能規范

型號	公稱壓力 PN/MPa	試驗壓力/MPa		適用溫度 /℃	適用介質
		殼體試驗	密封試驗
SD341X-6 SD341X-6Q	0.6	0.9	0.66	≤120 根據橡膠品種	水、污水、油品、空氣等
SD34IX-10 SD34IX-10Q	1.0	1.5	1.1

主要零部件材料

SD341X型PPN0.6~1.0MPa蝸桿傳動法蘭伸縮蝶閥主要零部件材料

型號	零件名稱
	閥體	蝶板	閥桿	閥座	填料
SD341X-6 SD341X-10	灰鑄鐵	球墨鑄鐵 （表面處理）	鉻不銹鋼	氣丁睛、乙丙、氟橡膠	聚四氰乙烯或O形橡膠圈
SD341X-6Q SD341X-10Q	球墨鑄鐵

主要外形及結構尺寸

SD341X-6、SD341X-6Q型蝸桿傳動法蘭伸縮蝶閥主要外形及結構尺寸(mm)

公稱通徑 DN/mm	Lmin	Lmax	D	D1	D2	b	Z-φd	L1	H1	H2	φ
1200	565	665	1400	1340	1295	40	32-φ34	336	776	1238	480
1400	565	665	1630	1560	1510	44	36-φ36	336	875	1682	480
1600	565	665	1830	1760	1710	48	40-φ36	336	1005	1947	480

SD341X-10、SD341X-10Q型蝸桿傳動法蘭伸縮蝶閥主要外形及結構尺寸(mm)

公稱通徑 DN/mm	Lmin	Lmax	D	D1	D2	b	Z-φd	L1	H1	H2	φ	重理/kg
100	180	220	220	180	158	24	8-φ 18	90	110	365	120	25
125	185	225	250	210	184	26	8-φ 18	90	125	396	120	34
150	195	235	285	240	212	26	8-φ23	101	135	418	150	67
200	215	265	340	295	168	28	8-φ23	101	190	464	150	88
250	235	285	390	350	320	28	12-φ 23	110	220	531	150	113
300	255	305	440	400	368	28	12-φ23	115	243	570	150	120
350	275	325	505	460	430	30	16-φ23	128	275	616	250	144
400	285	345	565	515	482	32	16-φ26	128	310	646	250	180
450	310	370	6IS	565	532	32	20-φ26	128	330	683	250	230
500	320	380	670	620	585	34	20-φ26	155	350	777	420	280
600	365	425	780	725	685	36	20-φ30	155	400	836	420	370
700	395	465	895	840	800	40	24--φ30	215	480	942	480	690
800	430	510	1010	950	905	44	24-φ34	215	540	1012	480	1100
900	480	580	1110	1050	1005	46	28-φ34	2%	605	1070	480	1860
1000	520	620	1220	1160	1115	50	28-φ34	296	665	1130	480	2200
1200	565	665	1450	1380	1325	56	32-φ41	336	776	1240	480	2700

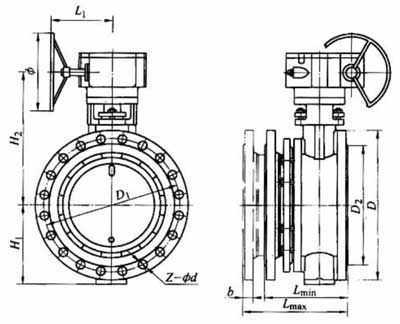

產品外形結構尺寸圖
