Ddw941X-6、Ddw941X-10型電動短系列臥式蝶閥，Ddl941X-10型電動短系列立式蝶閥

主要性能規范

Ddw941X-6、Ddw941X-10型電動短系列臥式蝶閥，Ddl941X-10型電動短系列立式蝶閥主要性能規范

型號	公稱壓力 PN/MPa	試驗壓力/MPa		適用溫度/℃	適用介質
		殼體試驗	密封試驗
Ddw941X-6	0.6	0.9	0.66	≤65	水.油品等
Ddw941X-10 Ddl941X-10	1.0	1.5	1.1

主要零部件材料

Ddw941X-6、Ddw941X-10型電動短系列臥式蝶閥，Ddl941X-10型電動短系列立式蝶閥主要零部件材料

型號	閥體、異徑管	蝶板	閥桿	閥座	填料
零件名稱	灰鑄鐵	灰鑄鐵/T形丁腈橡膠圈	鉻不銹鋼	銅合金	0形橡膠圈或填料

主要外形及結構尺寸

Ddw941X-6型電動短系列臥式蝶閥主要外形及結構尺寸(mm)

公稱通徑 DN/mm	L	D	D1	D2	b	Z-φd	A	A1	H1	H2	L1	重量/kg
1600	440	1830	1760	1710	48	40-φ36	2725	1640	1040	1955	1340	4270
1800	490	2045	1970	1910	50	44-φ41	2945	1733	1140	2162	1340	6360
2000	540	2265	2180	2110	54	48-φ42	3765	2380	1250	2382	1120	7960

Ddw941X-10型電動短系列臥式蝶閥，Ddl941X-10型電動短系列立式蝶閥主要外形及結構尺寸(mm)

公稱通徑 DN/mm	L	D	D1	D2	b	Z-φd	A	A1	H1	H2	L1	重量/kg
800	241	1010	950	905	44	24-φ34	1676	1056	580	1090	818	1470
900	241	1110	1050	1005	46	28-φ34	1786	"22	630	1190	855	1720
1000	300	1220	1160	1115	50	28-φ34	1932	1200	690	1305	955	1990
1200	360	1450	1380	1325	56	32-φ41	2265	1362	810	1540	1115	2760
1400	390	1675	1590	1525	62	36-φ48	2536	1530	920	1760	1340	3370
1600	440	1830	1760	1710	48	40-φ36	2800	1660	1040	2000	1340	4370
1800	490	2045	1970	1910	50	44-φ41	3630	2312	1140	2200	1120	6460
2000	540	2265	2180	2110	54	48-φ42	3840	2412	里250	2415	1120	8060

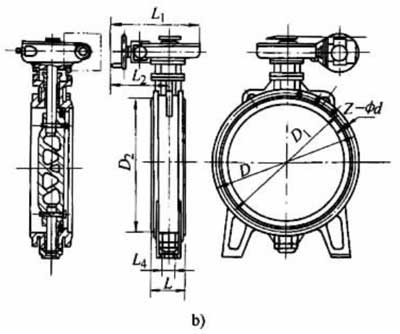

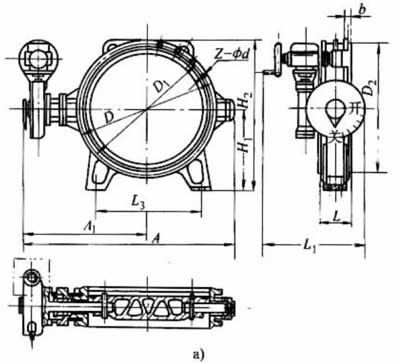

產品外形結構尺寸圖
