Ddw541X-6、Ddw541X-10型錐齒輪傳動短系列臥式蝶閥

更新時間  2015-05-29 14:12 閱讀

主要性能規范

Ddw541X-6、Ddw541X-10型錐齒輪傳動短系列臥式蝶閥主要性能規范
型號 公稱壓力 PN/MPa 試驗壓力/MPa 適用溫度/℃ 適用介質
殼體試驗 密封試驗
Ddw541X-6 0.6 0.9 0.66 ≤65 水
Ddw541X-10 1.0 1.5 1.1

主要零部件材料

Ddw541X-6、Ddw541X-10型錐齒輪傳動短系列臥式蝶閥主要零部件材料
型號 閥體 蝶板 閥桿 閥座 填料
零件名稱 灰鑄鐵 球墨鑄鐵/T形丁腈橡膠圈 鉻不銹鋼 銅合金 0形橡膠圈

主要外形及結構尺寸

Ddw541X-6型錐齒輪傳動短系列臥式蝶閥主要外形及結構尺寸

公稱通徑

DN/mm

 L D D1 D2 b Z-φd L3 L4 H1 H2 重量/kg
1000 300 1175 1120 1080 36 28-φ30 900 130 690 1277 1740
1200 360 1400 1340 1295 40 32-φ33 1070 160 810 1510 2460
1400 390 1630 1560 ISI0 44 36-φ36 1230 180 920 1735 3070
1600 440 1830 1760 1710 48 40-φ36 1400 220 1040 1955 4070
1800 490 2045 1970 1920 50 44-φ39 1550 260 1140 2165 6160
2000 540 2265 2180 2125 54 48-φ42 1770 290 1250 2385 7760
2200 590 2475 2390 2235 60 52-φ42 1870 330 1360 2600 13700
Ddw541X-10型錐齒輪傳動短系列臥式蝶閥主要外形及結構尺寸

公稱通徑

DN/mm

 L D D1 D2 b Z-φd L3 L4 H1 H2 重量/kg
800 241 1010 950 905 44 24-φ33 740 — 580 1090 1600
900 241 1110 1050 1005 46 28-φ33 820 — 630 1190 1840
1000 300 1220 1160 1115 50 28-φ36 900 130 690 1305 2560
1200 360 1455 1380 1330 56 32-φ39 1070 160 810 1540 3170
1400 390 1675 1590 1530 62 36-φ42 1230 180 920 1760 4170
1600 440 1915 1820 1750 68 40-φ48 1400 220 1040 2000 6260
1800 490 2115 2020 1950 70 44-φ48 1550 260 1140 2200 7860

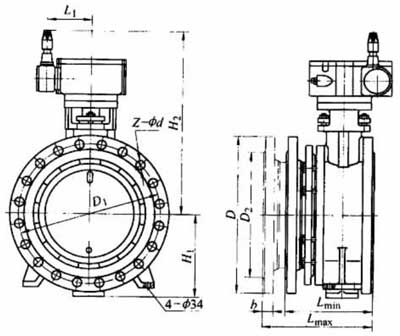

產品外形結構尺寸圖


Ddw541X-6型錐齒輪傳動短系列臥式蝶閥主要外形及結構尺寸圖
