主要性能參數
D341H、D341W型PN0.5~PN1蝸桿傳動風道蝶閥主要性能參數
|
型號 |
PN |
工作壓力
/MPa
|
適用溫度
/℃
|
適用介質 |
材料 |
|
閥體 |
蝶板 |
閥桿 |
填料 |
D341H-1C
D341W-1C |
1 |
0.1 |
≤300 |
含塵煙氣、
空氣等
|
碳鋼 |
碳鋼 |
2Crl3 |
柔性石墨 |
D34IH-0.5C
D341W-0.5C |
0.5 |
0.05 |
主要外形及結構尺寸
D341H-1、D341W-1型蝸桿傳動風道蝶閥主要外形及結構尺寸(mm)
|
DN |
L |
D |
D1 |
H1 |
H2 |
K1 |
K2 |
L1 |
L2 |
z×φd |
重量/kg |
|
350 |
190 |
490 |
445 |
915 |
1085 |
139 |
324 |
145 |
270 |
12×φ22 |
150 |
|
400 |
190 |
540 |
495 |
965 |
1135 |
139 |
324 |
145 |
270 |
16×φ22 |
160 |
|
450 |
190 |
595 |
550 |
1020 |
1190 |
139 |
324 |
145 |
270 |
16×φ22 |
169 |
|
500 |
190 |
645 |
600 |
1075 |
1245 |
172 |
324 |
145 |
270 |
20×φ22 |
191 |
|
600 |
210 |
755 |
705 |
118S |
1355 |
172 |
324 |
145 |
270 |
20×φ26 |
217 |
|
700 |
210 |
860 |
810 |
1295 |
1465 |
172 |
324 |
145 |
270 |
24×φ26 |
242 |
|
800 |
210 |
975 |
920 |
1405 |
1575 |
172 |
324 |
145 |
270 |
24×φ30 |
284 |
|
900 |
250 |
1075 |
1020 |
1515 |
1585 |
172 |
324 |
145 |
270 |
24×φ30 |
290 |
|
1000 |
250 |
1175 |
1120 |
162S |
1695 |
172 |
324 |
145 |
270 |
28×φ30 |
301 |
|
1100 |
250 |
1275 |
1220 |
1735 |
1805 |
172 |
324 |
145 |
270 |
28×φ30 |
313 |
|
1200 |
250 |
1375 |
1320 |
1845 |
1915 |
172 |
324 |
145 |
270 |
32×φ30 |
341 |
注：以上為D341H-1、D341W-1型蝸桿傳動風道蝶閥主要外形及結構尺寸，如需D341H-0.5、D341W-0.5型蝸桿傳動風道蝶閥主要外形及結構尺寸請來電咨詢。

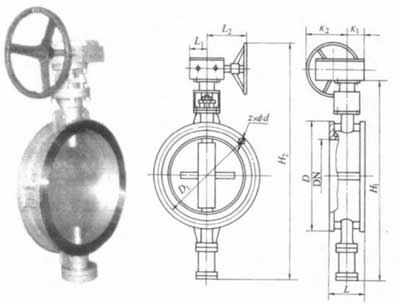

產品外形結構尺寸圖
