主要性能參數
D341H-2.5s、D641H-2.5、D741H-2.5、D941H-2.5型直板塵氣蝶閥主要性能參數
|
型號 |
PN |
工作壓力
/MPa |
適用溫度
/℃ |
適用介質 |
材 料 |
|
閥體、閥板 |
閥桿 |
填料 |
D341H-2.5
D641H-2.5
D741H-2.5
D941H-2.5 |
2.5 |
0.25 |
≤200 |
塵氣、煤氣、煙氣
和其他它微腐氣體 |
灰鑄鐵、碳素鋼 |
碳素鋼 |
石墨填充
聚四氟乙烯 |
主要外形及結構尺寸
D341H-2.5s型直板塵氣蝶閥主要外形及結構尺寸(mm)
|
DN |
D |
D1 |
H |
z×φd |
L |
重量/kg |
|
150 |
265 |
225 |
480 |
8×φ17.5 |
140 |
45 |
|
200 |
320 |
280 |
505 |
8×φ17.5 |
140 |
55 |
|
250 |
375 |
335 |
530 |
12×φ17.5 |
140 |
65 |
|
300 |
440 |
395 |
555 |
12×φ22 |
170 |
120 |
|
350 |
490 |
445 |
580 |
12×φ22 |
170 |
177 |
|
400 |
540 |
495 |
658 |
12×φ22 |
190 |
201 |
|
450 |
595 |
550 |
683 |
12×φ22 |
190 |
285 |
|
500 |
645 |
600 |
708 |
20×φ22 |
190 |
334 |
|
600 |
755 |
705 |
744 |
20×φ26 |
210 |
400 |
|
700 |
860 |
810 |
794 |
24×φ26 |
210 |
434 |
|
800 |
975 |
920 |
844 |
24×φ30 |
210 |
593 |
|
900 |
1075 |
1020 |
896 |
24×φ30 |
250 |
668 |
|
1000 |
1175 |
1120 |
946 |
28×φ30 |
250 |
720 |
|
1100 |
1275 |
1220 |
996 |
28×φ30 |
250 |
780 |
|
1200 |
1375 |
1320 |
1046 |
32×φ30 |
250 |
840 |
|
1300 |
1475 |
1420 |
1160 |
32×φ30 |
300 |
1100 |
|
1400 |
1575 |
1520 |
1210 |
36×φ30 |
300 |
1475 |
|
1500 |
1690 |
1630 |
1260 |
36×φ30 |
300 |
1600 |
|
1600 |
1790 |
1730 |
1310 |
40×φ30 |
300 |
1990 |
|
1800 |
1990 |
1930 |
1376 |
44×φ30 |
300 |
2037 |
|
1900 |
2090 |
2030 |
1426 |
44×φ30 |
300 |
2150 |
|
2000 |
2190 |
2130 |
1476 |
48×φ30 |
300 |
2247 |
注：以上為D341H-2.5s型直板塵氣蝶閥主要外形及結構尺寸，如需D641H-2.5s型直板塵氣蝶閥主要外形及結構尺寸、D741H-2.5s型直板塵氣蝶閥主要外形及結構尺寸、D941H-2.5s型直板塵氣蝶閥主要外形及結構尺寸 請來電咨詢。

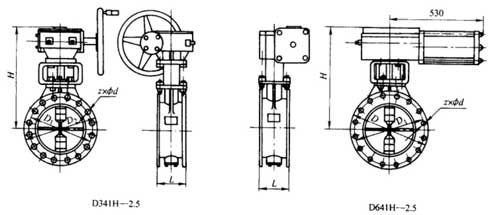

產品外形結構尺寸圖
