D341X-2.5、D341X-6型長系列蝸桿傳動蝶閥

更新時間  2015-05-28 13:26 閱讀

主要性能參數

D341X-2.5、D341X-6型長系列蝸桿傳動蝶閥主要性能參數
型號 PN

工作壓力

Mpa

適用溫度

℃

 適用介質 材料
閥體 蝶板 閥桿 密封副 填料
D341X-2.5 2.5 0.25 ≤80

水、油品、

空氣等

 灰鑄鐵 球墨鑄鐵 鉻不銹鋼

鑲不銹鋼/

耐油橡膠

 橡膠
D341X-6 6 0.6

主要外形及結構尺寸

D341X-2.5型長系列蝸桿傳動蝶閥主要外形及結構尺寸
DN L D D1 D2 b z×φd H H1 B1 B2 D0 重量/kg
1800 870 1990 1930 1890 50 44×φ30 1525 1213 950 385 600 5710
2000 950 2190 2130 2090 56 48×φ30 1860 1470 950 385 600 6400

D341X-6型長系列蝸桿傳動蝶閥主要外形及結構尺寸
DN L D D1 D2 b z×φd H H1 B1 B2 D0 重量/kg
1200 630 1400 1340 1295 40 32 ×φ34 1111 840 744 303 600 2400
1400 710 1630 1560 1510 44 36×φ36 1347 1013 744 303 600 4075
1800 870 2045 1970 1910 50 44 ×φ41 1560 1233 1013 450 600 6400

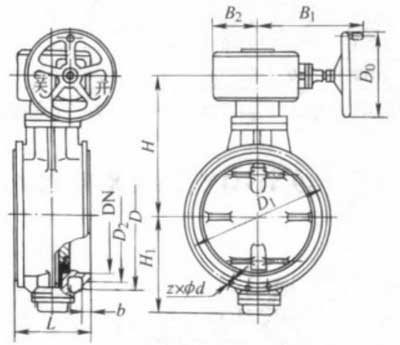

產品外形結構尺寸圖

D341X-2.5型長系列蝸桿傳動蝶閥主要外形及結構尺寸圖
