DF341X-0.1、DF941W-0.1型手柄式通風蝶閥

更新時間  2015-05-28 13:30 閱讀

主要性能參數

DF341X-0.1、DF941W-0.1型手柄式通風蝶閥主要性能參數

型號	PN	工作壓力 Mpa	適用溫度 ℃	適用介質	材料
					閥體、閥板	閥桿	密封圈
DF341W-0.1 DF941W-0.1	0.1	0.01	≤150	含煙塵氣、煤氣、 空氣等	碳素鋼	碳 素鋼	硅橡膠

主要外形及結構尺寸

DF341X-0.1、DF941W-0.1型手柄式通風蝶閥主要外形及結構尺寸(mm)

DN	D	D1	L	H		b	z-φd	重量/kg
				DF341W	DF941W			DF341W	DF941W
100	190	150	50	294	470	8	6-φ12	4	44
125	215	175	50	320	495	8	6-φ12	6	46
150	240	200	50	348	520	8	6-φ12	7	47
200	290	250	50	397	570	8	6-φ12	9	49
250	340	300	50	443	620	8	6-φ12	12	52
300	395	350	50	495	670	8	6-φ12	14	54
350	445	400	70	532	720	10	12-φ14	16	56
400	495	450	70	582	770	10	12-φ14	19	60
450	545	500	70	632	820	10	12-φ14	22	64
500	610	565	70	682	870	10	12-φ14	26	66
550	660	610	100	747	945	12	16-φ18	40	80
600	720	668	100	797	995	12	16-φ18	50	100
650	770	720	100	847	1045	12	16-φ18	54	114
700	820	760	100	897	1095	12	16-φ18	59	120
800	920	870	120	997	J145	12	20-φ18	77	138
900	1020	1110	120	1097	1)95	12	20-φ18	89	150
950	1070	1020	150	1180	1350	14	20-φ18	136	196
1000	1120	1070	150	1230	1400	14	20-φ18	144	204
1100	1220	1170	150	1330	1500	14	20-φ18	165	225
1200	1320	1270	150	1430	1600	14	26-φ22	180	240
1400	1520	1470	150	1630	1800	14	26-φ22	220	280
1600	1720	1670	200	1870	1990	18	26-φ22	388	468
1800	1920	1870	200	2070	2190	18	26-φ22	455	535

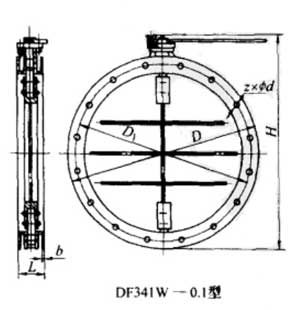

產品外形結構尺寸圖
