主要性能參數
Ddw541X-6型錐齒輪傳動短系列臥式蝶閥主要性能參數
|
型號 |
公稱壓力
PN/Mpa |
試驗壓力/MPa |
適用溫度
/℃ |
適用介質 |
|
殼體試驗 |
密封試驗 |
|
Ddw541X-6 |
0.6 |
0.9 |
0.66 |
≤65 |
水 |
|
Ddw541X-10 |
1.0 |
1.5 |
1.1 |
主要零部件材料
Ddw541X-6型錐齒輪傳動短系列臥式蝶閥主要零部件材料
|
型號 |
閥體 |
蝶板 |
閥桿 |
閥座 |
填料 |
|
零件名稱 |
灰鑄鐵 |
球墨鑄鐵/T形丁腈橡膠圈 |
鉻不銹鋼 |
銅合金 |
0形橡膠圈 |
主要外形及結構尺寸
Ddw541X-6型錐齒輪傳動短系列臥式蝶閥主要外形及結構尺寸(mm)
公稱通徑
DN/mm |
尺寸/mm |
重量/kg |
|
L |
D |
D1 |
D2 |
b |
Z-φd |
L3 |
L4 |
H1 |
H2 |
|
1000 |
300 |
1175 |
1120 |
1080 |
36 |
28-φ30 |
900 |
130 |
690 |
1277 |
1740 |
|
1200 |
360 |
1400 |
1340 |
1295 |
40 |
32-φ33 |
1070 |
160 |
810 |
1510 |
2460 |
|
1400 |
390 |
1630 |
1560 |
1510 |
44 |
36-φ36 |
1230 |
180 |
920 |
1735 |
3070 |
|
1600 |
440 |
1830 |
1760 |
1710 |
48 |
40-φ36 |
1400 |
220 |
1040 |
1955 |
4070 |
|
1800 |
490 |
2045 |
1970 |
1920 |
50 |
44-φ39 |
1550 |
260 |
1140 |
2165 |
6160 |
|
2000 |
540 |
2265 |
2180 |
2125 |
54 |
48-φ42 |
1770 |
290 |
1250 |
2385 |
7760 |
|
2200 |
590 |
2475 |
2390 |
2235 |
60 |
52-φ42 |
1870 |
330 |
1360 |
2600 |
13700 |
注：以上為Ddw541X-6型錐齒輪傳動短系列臥式蝶閥主要外形及結構尺寸，如需Ddw541X-10型錐齒輪傳動短系列臥式蝶閥主要外形及結構尺寸請來電咨詢。

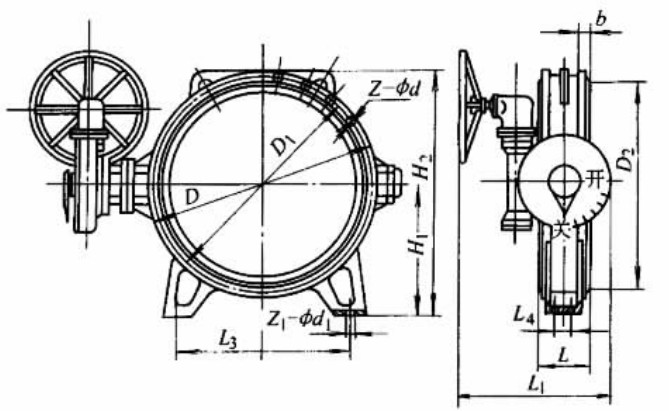

產品外形結構尺寸圖
