主要性能參數
D941X-2.5、D941X-6、D941X-10型電動蝶閥主要性能參數
|
型號 |
公稱壓力
PN/Mpa |
試驗壓力/MPa |
適用溫度/℃ |
適用介質 |
|
殼體試驗 |
密封試驗 |
|
D941X-2.5 |
0.25 |
0.375 |
0.275 |
≤65 |
水、油品等 |
|
D941X-6 |
0.6 |
0.9 |
0.66 |
|
D941X-10 |
1.0 |
1.5 |
1.1 |
主要零部件材料
D941X-2.5、D941X-6、D941X-10型電動蝶閥主要零部件材料
|
型 號 |
閥體 |
蝶板 |
閥桿 |
閥座 |
填料 |
|
零件名稱 |
灰鑄鐵 |
球墨鑄鐵/T形丁腈橡膠圈 |
鉻不銹鋼 |
銅合金 |
0形橡膠圈或填料 |
主要外形及結構尺寸
D941X-2.5型電動蝶閥主要外形及結構尺寸(mm)
|
公稱通徑
DN/mm
|
尺寸/mm |
重量/kg |
|
L |
D |
D1 |
D2 |
b |
Z-φd |
B1 |
B4 |
H |
H1 |
h1 |
|
1400 |
710 |
1630 |
1560 |
1510 |
44 |
36-φ36 |
782 |
1041 |
1390 |
975 |
820 |
3450 |
|
1600 |
790 |
1830 |
1760 |
1710 |
48 |
40-φ36 |
926 |
1231 |
1460 |
1155 |
930 |
4760 |
|
1800 |
870 |
1990 |
1930 |
1890 |
50 |
44-φ41 |
926 |
1231 |
1730 |
1230 |
1070 |
5780 |
|
2000 |
950 |
2190 |
2130 |
2090 |
54 |
48-φ42 |
1006 |
1266 |
2100 |
1360 |
1170 |
8700 |
|
2200 |
1030 |
2405 |
2340 |
2312 |
54 |
52-φ34 |
1006 |
1266 |
2215 |
1530 |
1320 |
10500 |
注：以上為D941X-2.5型電動蝶閥主要外形及結構尺寸，如需要D941X-6型電動蝶閥主要外形及結構尺寸、D941X-10型電動蝶閥主要外形及結構尺寸請來電咨詢。

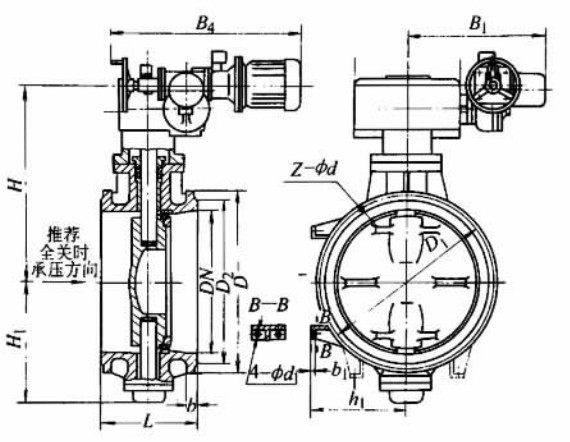

產品外形結構尺寸圖
