J23H、J23W型PN160針形截止閥

更新時間  2014-03-13 08:37 閱讀

主要性能參數

J23H、J23W型PN160針形截止閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體閥蓋	閥桿	密封面	填料
J23H—160III	160	16	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼	柔性石墨
J23W—160III	160	16	≤425	水、蒸汽、油品	鉻鉬鋼	鉻鉬鋼	鉻鉬鋼	柔性石墨

主要外形及結構尺寸

J23H、J23W型PN160針形截止閥主要外形及結構尺寸(mm)數據表

DN	L	d2	d1	d	M	H	D0	重量/kg
6	150	14	6	5	M2.0×1.5	87	65	1.2
10	150	14	9	5	M2.0×1.5	112	65	1.2
20	150	18	12	7	M2.0× 1.5	127	80	2

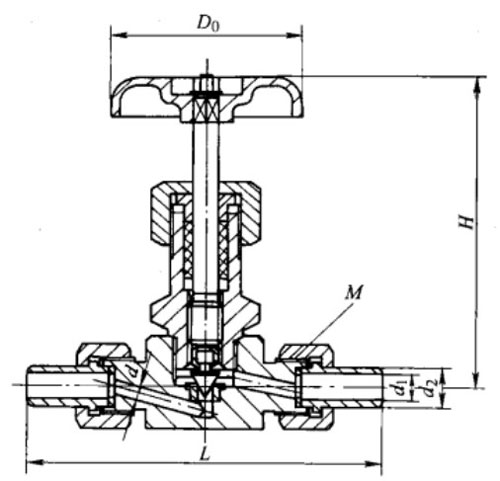

產品外形結構尺寸圖
