J24H、J24N、J24W型鋼制外螺紋聯接角式截止閥PN25、PN40

更新時間  2014-03-13 08:42 閱讀

主要性能參數

J24H、J24N、J24W型PN25、PN40鋼制外螺紋聯接角式截止閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材 料
					閥體、閥蓋	閥瓣、閥桿	填料
J24N-25	25	2.5	≤80	一般氣體、氧、氨液	碳素鋼	鉻不誘鋼	聚四氟乙烯
J24N-40	40	4.0
J24H-25	25	2.5	≤425	水、蒸汽、油品			柔性石墨
J24H-40	40	4.0	≤150	水、然汽、油品
J24W-25P	25	2.5	≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼
J24W-40P	40	4.0
J24W-25R	25	2.5		腐蝕性介質	鉻鎳鉬鈦不銹鋼
J24W-40R	40	4.0

主要外形及結構尺寸

J24H、J24N、J24W型PN25、PN40鋼制外螺紋聯接角式截止閥主要外形及結構尺寸(mm)

DN	D	D1	L	l	H	H1	D0	重量/kg
6	14	9	71	20	152	158	65	0.7
10	18	12	77	22	172	180	80	1.1
15	22	16	93	26	288	295	120	3.3
20	28	22	107	31	338	348	140	5
25	34	27	118	32	358	370	160	6

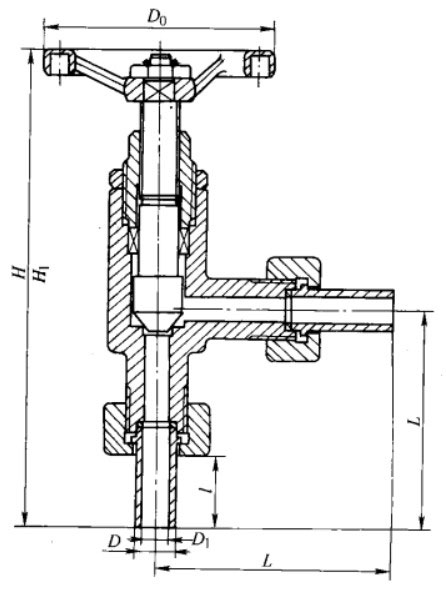

產品外形結構尺寸圖
