J29H、J29W、J49H型PN320壓力計式截止閥

更新時間  2014-03-19 08:42 閱讀

主要性能參數

J29H、J29W、J49H型PN320壓力計式截止閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋	閥桿	密封面	填料
J29H—320	320	32	≤200	氮>、氫氣、氨	碳素鋼	鉻不銹鋼	鉻不銹鋼	聚四氟乙烯
J29H—320P	320	32	≤200		鉻鎳不銹鋼	鉻不銹鋼	—
J29W—320P	320	32
J29W—320R	320	32		尿素、醋酸等	鉻鎳鉬不銹鋼		—	聚四氟乙烯
J49H—320	320	32		氮、氣氣、氨	碳素鋼	鉻不銹鋼	鉻不銹鋼

主要外形及結構尺寸

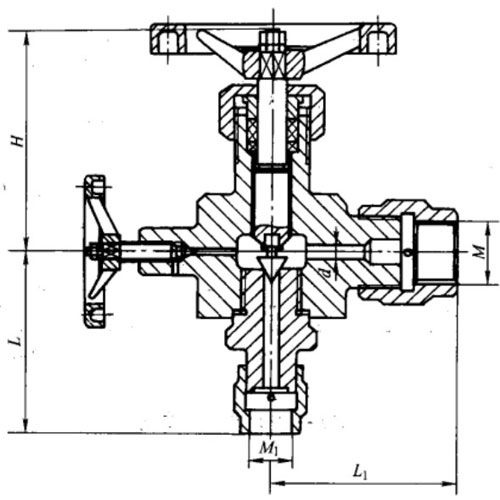

J29H—320、J29H—320P、J29W—320P、J29W—320R壓力計式截止閥主要外形及結構尺寸(mm)

DN	L	L1	H	d	M	M1	重量/kg
3	58	70	76	3	M14×l.S	M20×1.5	1
6	58	70	76	6	M14×1.5	M20×1.5	1

J49H-320壓力計式截止閥主要外形及結構尺寸(mm)

DN	L	L1	H	d	z×d1	D	D1	重量/kg
3	58	60	76	3	3×φ16	φ70	φ42	2
6	S8	60	76	6	3×φ16	φ70	φ42	2

產品外形結構尺寸圖
