J24H、J24Y型PN160、PN320外螺紋角式截止閥

更新時間  2014-03-17 09:26 閱讀

主要性能參數

J24H、J24Y型PN160、PN320外螺紋角式截止閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體	閥座	閥桿	填料
J24H—160	160	16	-30~+50	氮氫混合物、氨 氣、液氨、銅氨液、 堿液	碳鋼	鉻不銹鋼	鉻不銹鋼	聚四氟乙烯
J24H—320	320	32
J24Y—160	160	16		氮氫氣		碳鋼堆焊硬質合金	合金鋼
J24Y—320	320	32		氨

主要外形及結構尺寸

J24H-160外螺紋角式截止閥主要外形及結構尺寸(mm)

DN	L1	L2	do	D2	D1	D	H≈	H1≈	Do
10	95	119	10	10	12	17	148	162	250
15	103	134	14	14	16	22	145	162	250
25	122	157	24	24	26	35	190	212	350

J24H-320外螺紋角式截止閥主要外形及結構尺寸(mm)

DN	L1	L2	do	D2	D1	D	H≈	H1≈	Do
3	80	80	3	6	8	14	70	76	100
6	80	81	6	6	8	14	84	98	100
3	69	78	3	3	5	8	71	78	100
6	80	87	6	6	8	12	80	92	150

J24Y-160、J24Y-320外螺紋角式截止閥主要外形及結構尺寸(mm)

DN	L1	L2	do	D2	D1	D	H≈	H1≈	Do
10	130	130	11	11	13	25	200	210	250
15	140	140	15	15	17	25	195	210	250
25	165	165	23	23	25	35	225	245	300

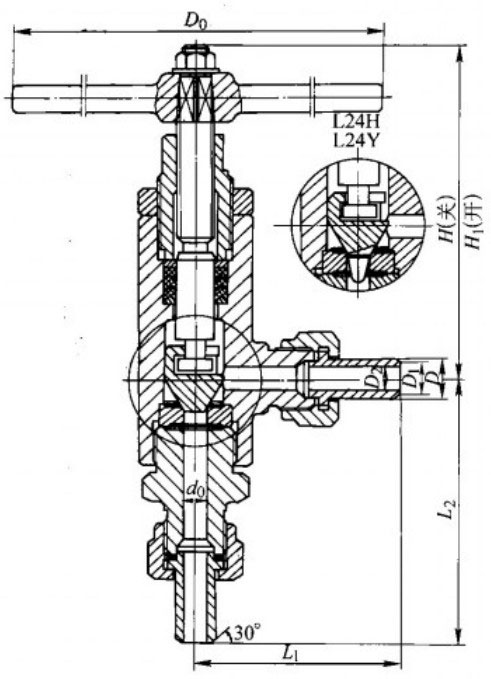

產品外形結構尺寸圖
