Z942Y-100型法蘭連接電動閘閥

更新時間  2014-03-24 14:02 閱讀

主要性能參數

Z942Y-100型法蘭連接電動閘閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體	閥蓋	閥桿	閥瓣	萬向頂	閥座
Z942Y-100	100	10.0	≤450	水、蒸汽	碳鋼	碳鋼	滲碳鋼	鉻相鋼	滲碳鋼	碳鋼

主要外形及結構尺寸

Z942Y-100型法蘭連接電動閘閥主要外形及結構尺寸

DN	D	D1	D2	D3	L	L1	b	d	H	h
150	350	290	250	204	450	805	46	34	1036	134
200	430	360	315	260	550	805	54	41	1172	190
250	500	430	382	313	650	885	60	41	1298	235

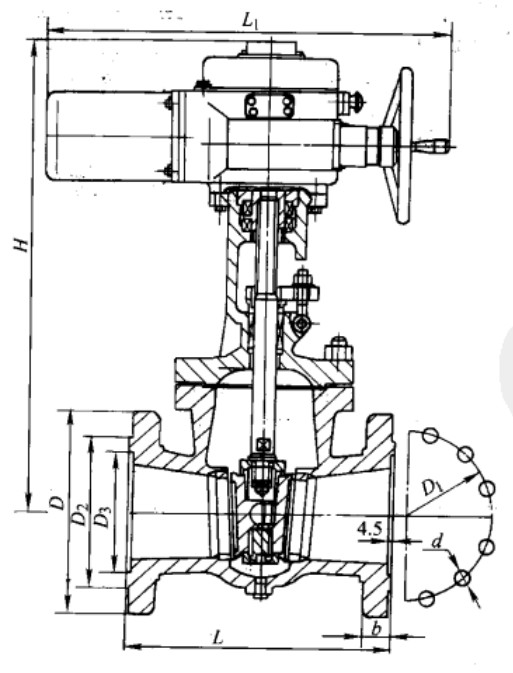

產品外形結構尺寸圖
