CJc41H-16C型法蘭連接波紋管截止閥

更新時間  2014-03-29 14:11 閱讀

主要性能參數

CJc41H-16C型法蘭連接波紋管截止閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體閥蓋	閥桿	密封面	填料
CJc41H-16C	16	1.6	≤350	熱媒	碳素鋼	鉻不銹鋼	鉻不銹鋼	柔性石墨

主要外形及結構尺寸

CJc41H-16C型法蘭連接波紋管截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	T	H	z x φd	D0
15	130	95	65	45	14	155	4xφ14	148
20	150	105	75	58	16	158	4xφ14	148
25	160	115	85	68	16	161	4xφ14	148
32	180	140	100	78	18	161	4xφ18	148
40	200	150	no	88	18	205	4xφ18	196
50	230	165	125	102	20	215	4xφ18	196
65	290	185	145	122	20	232	4xφ18	220
80	310	200	160	138	22	257	4xφ18	220
100	350	220	180	158	24	288	8xφ18	220
125	400	250	210	188	26	329	8xφ18	250
150	480	285	240	212	26	372	8xφ22	280
200	600	340	295	268	30	429	12xφ22	360
250	730	405	355	320	32	484	12xφ26	400

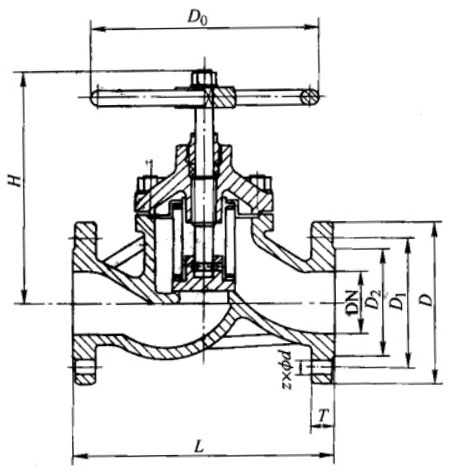

產品外形結構尺寸圖
