J32W-40T型銅合金截止閥

更新時間  2014-03-26 08:44 閱讀

主要性能參數

J32W-40T型銅合金截止閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度/℃	適用介質	材料
					閥體、閥 蓋、閥瓣	閥桿	填料	手輪
J32W—40T	40	4.0	-100 - 160	氧氣	80-3硅黃 銅	鉻不銹鋼	聚四氟乙烯	鑄鐵（鍍鉻）

主要外形及結構尺寸

J32W-40T型銅合金截止閥主要外形及結構尺寸(mm)

DN	D1	D2	D3	D	Do	L	L1	D4	D5	H	H1	b	z×φd	z'×φ'
40	110	85	76	145	160	100	250-600	200	224	150	176	18	4×φ17	8×φ16
65	145	120	110	180	160	125	300-700	255	281	150	187	22	8×φ17	8×φ16

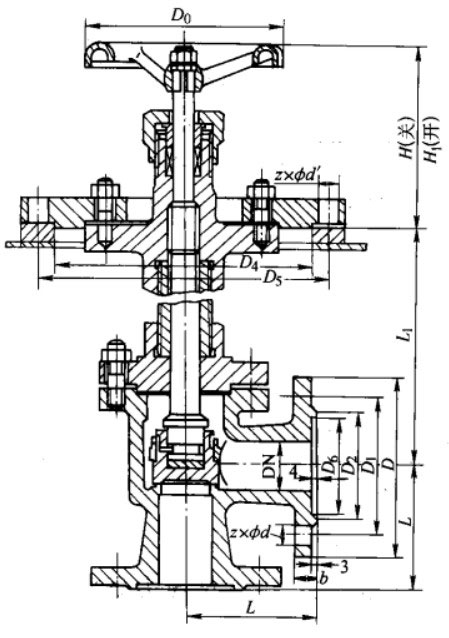

產品外形結構尺寸圖
