J40HX-16G型柱塞式截止閥

更新時間  2014-04-01 08:26 閱讀

主要性能參數

J40HX-16G型柱塞式截止閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
J40HX-16G	16	16	≤200	蒸汽、水、油品

主要外形及結構尺寸

J40HX-16G型柱塞式截止閥主要外形及結構尺寸(mm)

DN	L	D	≈H	≈H1	Do	重量/kg
25	160	115	172	207	140	6
32	180	140	196	237	160	9
40	200	150	227	276	180	11
50	230	165	250	305	200	18
65	290	185	195	248	265	31
80	310	200	222	280	265	50
100	350	220	265	340	300	70

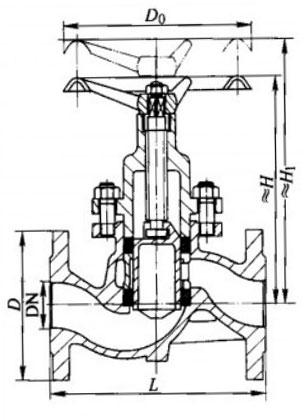

產品外形結構尺寸圖
