J41T、J41H、J41F、J41W、J41X型PN10、PN25法蘭連接鐵制截止閥

主要性能參數

J41T、J41H、J41F、J41W、J41X型PN10、PN25法蘭連接鐵制截止閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋、閥瓣	密封圈	閥桿	手輪
J41X—10	10	1.0	≤130	水、蒸汽	灰禱鐵	—	不銹鋼、碳鋼	—
J41X—16	16	1.6	≤60	水	灰鑄鐵	黃錒	不銹鋼
J41T—16K			0~200	水、氣、油	可鍛儔鐵	黃銅	黃銅	鑄鐵
J41H—16K						不銹鋼
J41W—16K						本體
J41F—16K			0~150	水、氣、油	可鍛鑄鐵	聚四氟乙烯	黃銅	鑄鐵
J41T—16			0~200	水、氣、油	灰鑄鐵	黃銅	碳鋼	鑄鐵
J41H—16						不銹鋼
J41W—16						本體
J41F—16			0~15O	水、氣、油	灰鑄鐵	聚四氟乙烯	碳鋼	鑄鐵
J41H—25	25	2.5	≤425	水、氣、油	碳素鋼	碳素鋼	鉻	鑄鐵
J41H—25P			≤100	硝酸類	鉻鎳不銹鋼	閥體本體	鉻鎳不銹鋼	—
J1H—25R			≤100	酸醋類	鉻鎳不銹鋼	閥體本體	鉻鎳不銹鋼	—
J41H—16Q	16	1.6	≤200	水、氣、油	球墨鑄鐵	聚四氟乙烯	2Crl3	鑄鐵
J41H—25Q	25		≤200	水、氣、油	球墨鑄鐵	聚四氟乙烯	2Crl3	鑄鐵
J41H—25K			≤300	水、氣、油	可鍛鑄鐵	—	碳鋼	—

主要外形及結構尺寸

J41T、J41H、J41F、J41W、J41X型PN16法蘭連接鐵制截止閥主要外形及結構尺寸(mm)

DN	L	H	Do
15	130	111	63
20	150	113	63
25	160	130	70
32	180	145	70
40	200	163	85
50	230	178	105
65	290	192	105
80	310	413	280
100	350	429	280
125	400	514	360
150	480	620	420

J41T、J41H、J41F、J41W、J41X型PN25法蘭連接鐵制截止閥主要外形及結構尺寸(mm)

DN	L	H	Do	重量/kg
15	130	225	180	6
20	ISO	237	180	7
25	160	246	180	9
32	180	268	180	12
40	200	323	200	16.5
50	230	360	200	23
65	290	389	240	33
80	310	404	280	42
100	350	421	280	46
125	400	450	360	70
ISO	480	561	360	102
200	600	561	480	150
250	622	561	600	195
300	711	895	800	246

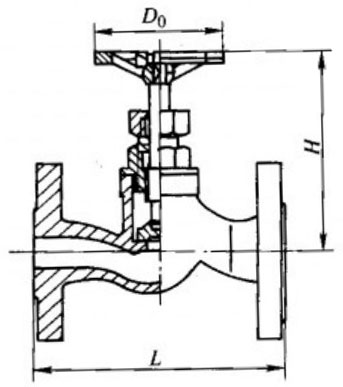

產品外形結構尺寸圖
