J41T、J41H、J41X、J41W、J41F型PN10、PN16黃銅截止閥

更新時間  2014-04-11 13:35 閱讀

主要性能參數

J41T、J41H、J41X、J41W、J41F型PN10、PN16黃銅截止閥主要性能參數

型號	PN	工作壓力 /Mpa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋、閥瓣、閥桿	填料	手輪
J41X-10T	10	1.0	≤130	水、蒸汽	黃銅	—	—
J41T-16T	16	1.6	≤200	油品、氣液	黃銅	—	—
J41H-16T
J4IW-16T	16	1.6	≤150	水、氣、油	黃銅	聚四氟乙烯	鑄鐵
J41F-16T	16	1.6	-20≤t≤110		黃銅不銹鋼		—

主要外形及結構尺寸

J41T、J41H、J41X、J41W、J41F型PN10、PN16黃銅截止閥主要外形及結構尺寸

DN	L	D	H	Do
15	80	95	79.5	55
20	90	105	86.5	60
25	100	115	94	72
32	110	140	114	80
40	135	150	132	100
50	216	165	183	130
65	236	185	197	180
80	280	200	275	200
100	335	220	325	240
125	400	250	336	240
150	480	285	379	280
200	630	340	442	320

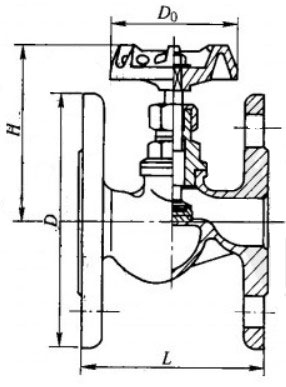

產品外形結構尺寸圖
