J41W型PN16~PN40鈦合金截止閥

更新時間  2014-04-11 13:38 閱讀

主要性能參數

J41W型PN16~PN40鈦合金截止閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質	材料
					閥體閥蓋	閥桿	密封面	填料
J41W-16Ti~40Ti	16~40	1.6~4.0	≤200	氧化性腐蝕件介質	ZTA2	TC4	本體材料	聚四氟乙烯

主要外形及結構尺寸

J41W-16Ti鈦合金截止閥主要外形及結構尺寸

DN	L	D	Dl	D2	b	z×φd	H	Do	重量/kg
10	130	90	60	40	14	4×φ14	198	120	5
15	130	95	65	45	14	4×φ14	200	120	5.5
20	150	105	75	55	14	4×φ14	243	140	7.3
25	160	115	85	65	14	4×φ14	253	160	8
32	180	135	100	78	15	4×φ18	280	160	12
40	200	145	110	85	16	4×φ18	312	200	16
50	230	160	125	100	16	4×φ18	321	200	19
65	290	180	145	120	18	4×φ18	325	240	22
80	310	195	160	135	20	8×φ18	355	240	31
100	350	215	180	155	20	8×φ18	415	280	45
125	400	245	210	185	22	8×φ18	460	320	80
150	480	280	240	210	24	8×φ23	510	360	97
200	600	335	295	265	26	12×φ23	590	3$0	169

J41W-25Ti鈦合金截止閥主要外形及結構尺寸

DN	L	D	Dl	D2	b	z×φd	H	Do	重量/kg
10	130	90	60	40	16	4×φ14	198	120	4.9
15	130	95	65	45	16	4×φ14	233	120	5.5
20	150	105	75	55	16	4×φ14	275	140	7
25	160	115	85	65	16	4×φ14	285	160	7.5
32	180	135	100	78	18	4×φ18	302	180	8.5
40	200	145	110	85	18	4×φ18	355	200	12.5
50	230	160	125	100	20	4×φ18	362	240	16
65	290	180	145	120	22	8×φ18	325	280	25
80	310	195	160	135	22	8×φ18	369	280	30
100	350	230	190	160	24	8×φ23	370	320	35
125	400	270	220	188	28	8×φ23	558	400	89
150	480	300	250	218	30	8×φ23	611	400	98
200	600	360	310	278	34	12×φ25	721	400	170

J41W-40Ti鈦合金截止閥主要外形及結構尺寸

DN	L	D	D1	D2	f	b	z×φd	H	Do
10	130	90	60	40	2	16	4×φ14	220	120
IS	130	95	65	45	2	16	4×φ14	220	120
20	150	105	75	55	2	16	4×φ14	262	140
25	160	115	85	65	2	16	4×φ14	280	160
32	190	135	100	78	2	18	4×φ18	290	160
40	200	145	110	85	3	18	4×φ18	330	200
50	230	160	125	100	3	20	4×φ18	350	240
65	290	180	145	120	3	22	8×φ18	400	280
80	310	195	160	135	3	22	8×φ18	430	320
100	350	230	190	160	3	24	8×φ23	465	360
125	400	270	220	188	3	28	8×φ25	505	400
150	480	300	250	218	3	30	8×φ25	611	400
200	600	375	320	282	3	38	12×φ30	122	400

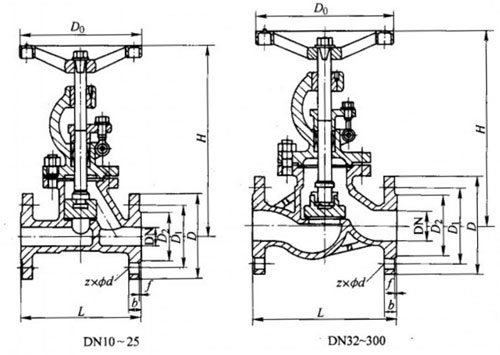

產品外形結構尺寸圖
