J41Fs-16、J41F3-16型襯塑截止閥

更新時間  2014-04-14 13:25 閱讀

主要性能參數

J41Fs-16、J41F3-16型襯塑截止閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體、閥蓋	閥桿、閥瓣	閥桿螺母	填料
J41Fs—16	16	1.6	≤150	酸、減、 鹽等強腐 蝕性介質	灰鑄鐵內襯氟塑料	碳鋼外包氟塑料	錳黃鋼	聚四氟乙烯
J41F3 —16

主要外形及結構尺寸

J41Fs-16、J41F3-16型襯塑截止閥主要外形及結構尺寸

DN	L	D	D1	D2	b	H	H1	Do	z×φd	重量/kg
15	130	95	65	45	15	240	265	100	4×φ14	7
20	150	105	75	48	17	240	265	100	4×φ14	7.5
25	160	115	85	55	17	240	265	120	4×φ14	8
32	180	135	100	70	19	260	290	140	4×φ18	12
40	200	145	110	75	19	290	325	140	4×φ18	14
50	230	160	125	98	20	300	335	160	4×φ18	19
65	290	180	145	117	20	355	400	180	8×φ18	27
80	310	195	160	130	22	400	450	240	8×φ18	42
100	350	215	180	160	24	495	455	240	8×φ18	50
125	400	245	210	185	26	530	560	2S0	8×φ18	64
150	480	280	240	210	28	650	605	320	8×φ23	85
200	600	335	295	265	30	650	770	360	12×φ23	155
250	750	405	355		32	690	810	400	12×φ25	243

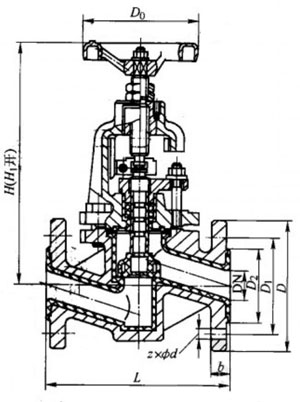

產品外形結構尺寸圖
