WJ41H、WJ41W型PN16~ PN40波紋管截止閥

更新時間  2014-04-15 09:04 閱讀

主要性能參數

WJ41H、WJ41W型PN16~ PN40波紋管截止閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質	閥體、閥蓋、閥板	閥桿	密封面	填料	波紋管
WJ41H—16C	16	1.6	≤425	無腐蝕性介質	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼 堆焊硬質合金	柔性石墨 或夾不銹鋼絲柔性石墨	奧氏體不銹鋼
WJ41H—25	25	2.5
WJ41H—40	40	4.0
WJ41W—16P	16	1.6	≤150 (保溫夾套）	腐蝕性介質	鉻鎳鈦 不銹鋼	鉻鎳鈦 不銹鋼	鉻鎳鈦不銹鋼	柔性石墨或夾不誘鋼絲柔性石墨	奧氏體不銹鋼
WJ41W—25P	25	2.5
WJ41W—40P	40	4

主要外形及結構尺寸

WJ41H—16C、WJ41W—16P波紋管截止閥主要外形及結構尺寸(mm)

DN	H	w	L	b	d	G	C	D	z×φd1
15	305	120	130	14	15	46	65	95	4×φ14
20	308	120	150	16	20	56	105	105	4×φ14
25	335	140	160	16	25	65	85	115	4×φ14
32	348	140	180	18	32	76	100	.140	4×φ18
40	386	200	200	18	40	84	110	150	4×φ18
50	395	200	230	20	50	99	125	165	4×φ18
65	468	250	290	20	65	118	145	185	4×φ18
80	495	250	310	20	80	132	160	200	8×φ18
100	311	300	350	22	100	156	180	220	8×φ18
125	549	350	400	22	125	184	210	250	8×φ18
150	617	500	480	24	150	211	240	285	8×φ22
200	677	560	600	24	200	266	295	340	12×φ22
250	951	650	730	26	254	319	355	405	12×φ26

WJ41H—25、WJ41W—25P波紋管截止閥主要外形及結構尺寸(mm)

DN	H	w	L	b	d	G	C	D	z×φd1
15	305	120	130	14	15	46	65	95	4×φ14
20	308	120	150	16	20	56	75	105	4×φ14
25	335	140	160	16	25	65	85	115	4×φ14
32	348	140	180	18	32	76	100	140	4×φ18
40	386	200	200	18	40	84	110	150	4×φ18
50	395	200	230	20	50	99	125	165	4×φ18
80	477	250	310	24	80	132	160	200	8×φ18
100	495	350	350	24	100	156	190	235	8×φ22
125	560	450	400	26	125	184	220	270	8×φ26
150	605	600	480	28	150	211	250	300	8×φ26
200	677	560	600	30	200	274	310	360	12×φ26
250	997	650	730	32	250	330	370	425	12×φ30
300	1130	700	850	34	300	389	430	485	16×φ30

WJ41H—40、WJ41W—40P波紋管截止閥主要外形及結構尺寸(mm)

DN	H	w	L	b	d	G	C	D	z×φd1
15	305	120	130	14	15	46	65	95	4×φ14
20	308	120	150	16	20	56	75	105	4×φ14
25	335	140	160	16	25	65	85	115	4×φ14
32	348	140	180	18	32	76	100	140	4×φ18
40	403	200	200	18	40	84	110	150	4×φ18
50	433	200	230	20	50	99	125	165	4×φ18
80	477	250	310	24	80	132	160	200	8×φ18
100	551	350	350	24	100	156	190	235	8×φ22
150	831	600	480	28	150	211	250	300	8×φ26

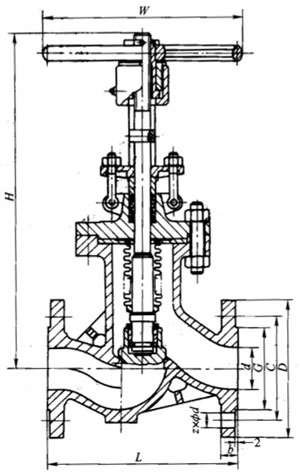

產品外形結構尺寸圖
