Jy41W、Jy41Y型PN16~PN40氧氣管路用鋼制截止閥

更新時間  2014-04-17 09:22 閱讀

主要性能參數

Jy41W、Jy41Y型PN16~PN40氧氣管路用鋼制截止閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質	材 料
					閥體、閥蓋、閥瓣	閥桿	閥桿螺母	填料
Jy41W-16P 1y41Y-16P	16	1.6	常溫	氧氣	鑄鉻鎳鈦不銹鋼	鉻鎳不誘鋼	鋁靑銅	聚四氟乙烯
JY41W-25P Jy41Y-25P	25	2.5
JY41W-40P Jy41Y-40P	40	4.0

主要外形及結構尺寸

Jy41W、Jy41Y型PN16氧氣管路用鋼制截止閥主要外形及結構尺寸(mm)

DN	L	D	z×φd	H	Do
25	160	115	4×φ 14	305	120
32	180	135	4×φ 18	316	160
40	200	145	4×φ 18	328	160
50	230	160	4×φ 18	356	160
65	290	180	4×φ 18	389	180
80	310	195	8×φ 18	400	200
100	350	215	8×φ 18	460	280
125	400	245	8×φ 18	538	320
150	480	280	8×φ 23	668	400
200	600	335	12×φ 23	795	450
250	650	405	12×φ 25	910	500
300	750	460	12×φ 25	1200	560
350	850	520	16×φ 25	1290	640
400	950	580	16×φ 30	1560	800

Jy41W、Jy41Y型PN25氧氣管路用鋼制截止閥主要外形及結構尺寸(mm)

DN	L	D	z×φ d	H	D0
25	160	115	4×φ 14	•305	120
32	180	135	4×φ 18	316	160
40	200	145	4×φ 18	328	160
50	230	160	4×φ 18	356	160
65	290	190	8×φ 18	389	180
80	310	195	8×φ 18	400	200
100	350	230	8×φ 23	460	280
125	400	270	8×φ 25	538	320
150	480	300	8×φ 25	668	400
200	600	360	12×φ 25	795	450
250	650	425	12×φ 30	910	500
300	750	485	16×φ 30	1200	560
350	850	550	16×φ 34	1290	640
400	950	610	16×φ 34	1560	800

Jy41W、Jy41Y型PN40氧氣管路用鋼制截止閥主要外形及結構尺寸(mm)

DN	L	D	z×φ d	H	D0
25	160	115	4×φ 14	305	120
32	180	135	4×φ 18	316	160
40	200	145	4×φ 18	328	160
50	230	160	4×φ 18	356	160
65	290	180	8×φ 18	389	180
80	310	195	8×φ 18	400	200
100	350	230	8×φ 23	460	280
125	400	270	8×φ 25	538	320
150	480	300	8×φ 25	668	400
200	600	375	12×φ 30	795	450
250	650	445	12×φ 34	910	500
300	750	510	16×φ 34	1200	560
350	850	570	16×φ 34	1290	640
400	950	655	16×φ 41	1560	800

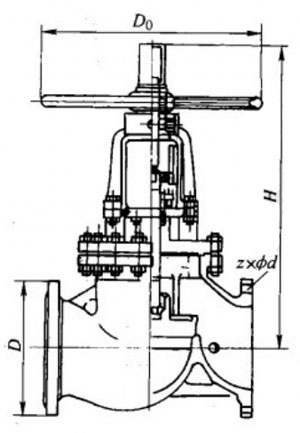

產品外形結構尺寸圖
