Jy41W、Jy41Y型PN16~PN40氧氣管路用銅制截止閥

更新時間  2014-04-17 09:24 閱讀

主要性能參數

Jy41W、Jy41Y型PN16~PN40氧氣管路用銅制截止閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度/℃	適用介質	材 料
					閥體、閥蓋、閥瓣	閥桿	閥桿螺母	填料
JY41W-16T	16	1.6	常溫	氧氣	硅黃銅	鉻鎳不銹鋼	鋁靑銅	聚四氣乙烯
JY41W-25T	25	2.5
JY41W-40T	40	4.0

主要外形及結構尺寸

Jy41W、Jy41Y型PN16氧氣管路用銅制截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	D0
25	160	115	85	65	14	4×φ14	305	120
32	180	135	100	78	16	4×φ18	316	160
40	200	145	110	85	16	4×φ18	328	160
50	230	160	125	100	16	4×φ18	356	160
65	290	180	145	120	18	4×φ18	389	180
80	310	195	160	135	20	8×φ18	400	200
100	350	215	180	155	20	8×φ18	460	280
125	400	245	210	185	22	8×φ18	538	320
150	480	280	240	210	24	8×φ23	668	400
200	600	335	295	265	26	12×φ23	795	450
250	650	405	355	320	30	12×φ25	910	500
300	750	460	410	375	30	12×φ25	1200	560
350	850	520	470	435	34	16×φ25	1290	640
400	950	580	525	485	36	16×φ30	1560	800

Jy41W、Jy41Y型PN25氧氣管路用銅制截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	D0
25	160	115	85	65	16	4×φ14	305	120
32	180	135	100	78	18	4×φ18	316	160
40	200	145	110	85	18	4×φ18	328	160
50	230	160	125	100	20	4×φ18	356	160
65	290	180	145	120	22	8×φ18	389	180
80	310	195	160	135	22	8×φ18	400	200
100	350	230	190	160	24	8×φ23	460	280
125	400	270	220	188	28	8×φ25	538	320
150	480	300	250	218	30	8×φ25	668	400
200	600	360	310	278	34	12×φ25	795	450
250	650	425	370	332	36	12×φ30	910	500
300	750	485	430	390	40	16×φ30	1200	560
350	850	550	490	448	44	16×φ34	1290	640
400	950	610	550	505	48	16×φ34	1560	800

Jy41W、Jy41Y型PN40氧氣管路用銅制截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	D0
25	160	115	85	65	16	4×φ14	305	120
32	180	135	100	78	18	4×φ18	316	160
40	200	145	110	85	18	4×φ18	328	160
50	230	160	125	100	20	4×φ18	356	160
65	290	180	145	120	22	8×φ18	389	180
80	310	195	160	135	22	8×φ18	400	200
100	350	230	190	160	24	8×φ23	460	280
125	400	270	220	188	2S	8×φ25	538	320
150	480	300	250	218	30	8×φ25	668	400
200	600	375	320	282	38	12×φ30	795	450
250	650	445	385	345	42	12×φ34	910	500
300	750	510	450	408	46	16×φ34	1200	560
350	850	570	510	465	52	16×φ34	1290	640
400	950	655	585	535	58	16×φ41	1560	800

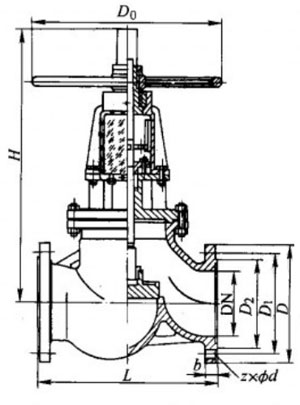

產品外形結構尺寸圖
