DJ41Y、DJ41W型PN16~PN40法蘭連接低溫截止閥

更新時間  2014-04-28 16:58 閱讀

主要性能參數

DJ41Y、DJ41W型PN16~PN40法蘭連接低溫截止閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材 料
					閥體、閥蓋	閥瓣、閥座	閥桿
DJ41Y—16	16	1.6	-45	液化天然氣、乙烯、 丙烯等低溫介質	LCB	鉻鎳鋼+鈷鉻鎢	鉻鎳鋼
DJ41Y—16E					LC3
DJ41Y—16P					CF8
DJ41Y—25	25	2.5	-101		LCB	鉻鎳鋼+鈷鉻鎢	鉻鎳鋼
DJ41Y—25E					LC3
DJ41Y—25P					CF8
DJ41Y—40	40	4.0	-196		LCB	鉻鎳鋼+鈷鉻鎢	鉻鎳鋼
DJ41Y—40E					LC3
DJ41Y—40P					CF8
DJ41W—40P	40	4.0	-196	氧氣	不銹鋼	不銹鋼	不銹鋼

主要外形及結構尺寸

DJ41Y、DJ41W型PN16法蘭連接低溫截止閥主要外形及結構尺寸(mm)

DN	L	D	H
			﹣45℃	﹣101℃	﹣196℃
50	230	280	110	130	170
65	290	280	120	150	190
80	310	320	120	150	190
100	350	360	130	160	200
125	400	400	140	170	220
150	480	450	140	170	220
200	600	560	140	170	220
250	730	640	150	180	240
300	850	640	150	180	240

DJ41Y、DJ41W型PN25法蘭連接低溫截止閥主要外形及結構尺寸(mm)

DN	L	D	H
			﹣45℃	﹣101℃	﹣196℃
50	230	320	HO	130	170
65	290	320	120	150	190
80	310	360	120	150	190
100	350	400	130	160	200
125	400	450	140	170	220
150	480	560	140	170	220
200	600	640	140	170	220
250	730	700	150	180	240
300	850	700	150	180	240

DJ41Y、DJ41W型PN40法蘭連接低溫截止閥主要外形及結構尺寸(mm)

DN	L	D	H
			﹣45℃	﹣101℃	﹣196℃
50	230	320	110	130	170
65	290	320	120	150	190
80	310	360	120	150	190
100	350	400	130	160	200
125	400	450	140	170	220
150	.480	560	140	170	220
200	600	640	140	170	220
250	730	700	150	180	240
300	850	700	150	180	240

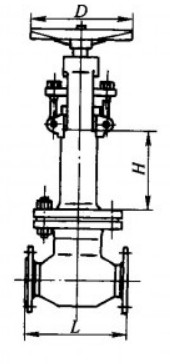

產品外形結構尺寸圖
