GB 12224-89 鋼制閥門的設計要求-附加連接
5.3附加連接
5 .3 .1螺孔
在殼體上的螺孔長度按圖2及表3的規定。

表3 (mm)
|
附加連接規格 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
螺紋小深度T |
11 |
14 |
14 |
18 |
18 |
19 |
20 |

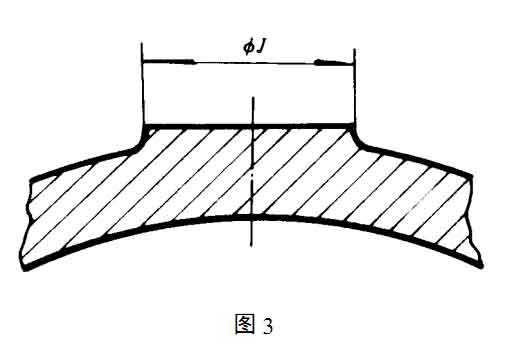

5.3.2凸臺
當螺孔長度不夠,或需要加強時,其凸臺內接圓直徑按圖3及表4的規定。其厚度應能保證附加連接的深度。

表4 (mm)
|
附加連接規格 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
凸臺小直徑J |
32 |
38 |
44 |
54 |
64 |
70 |
86 |
5.3.3承插焊
承插焊的有關尺寸按圖4及表5的規定。當壁厚需要加強時,其凸臺的尺寸按圖3及表4的規定。固定焊接的焊腳長度不得小于附加連接件公稱壁厚的1.09倍,或不得小于3mm(取其中較大的值)

表5
|
附加連接規格 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
小直徑A |
17.5 |
22 |
27 |
34 |
43 |
49 |
61 |
|
小直徑B |
5 |
5 |
6.5 |
6.5 |
6.5 |
6.5 |
8 |

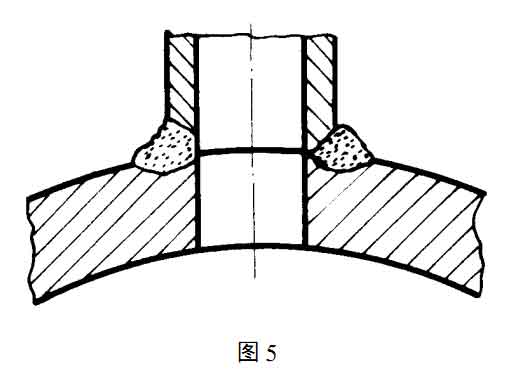

5.3.4對接焊
對接焊結構型式見圖5,如需要加強,其凸臺尺寸按圖3及表4的規定。

5.3.5 附加連接螺孔的大小按表6的規定。
表6
|
公稱通徑DN |
附加連接螺孔 |
|
50~100 |
M16 |
|
125~200 |
M20 |
|
≥250 |
M24 |

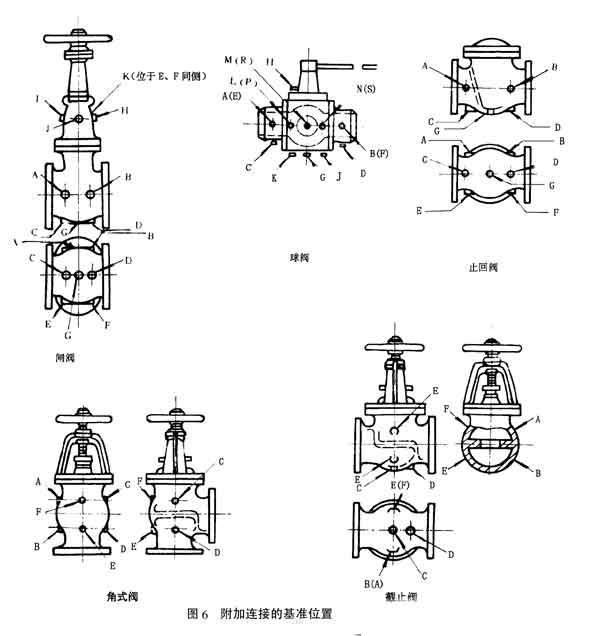

5.3.6附加連接的位置標志
各類閥門附加連接的基準位置按圖6的規定。

5.4螺紋
螺栓(螺柱)及其他螺紋應按GB 193的規定,其公差應按GB 197的規定,閥桿梯形螺紋
應按GB 5796. 1一5796.4的規定。如用戶另有要求,則按計資合同的規定。
5.5閥桿防脫
閥桿作旋轉運動、軸向運動或復合運動的各類閥門,應設計成在卸下閥桿密封連接件
(如填料壓蓋)時,不致由于閥體內部的壓力而使閥桿脫出。
附加說明:
本標準由人民共和國機械電子工業部提出。
本標準由合肥通用機械研究所歸口。
本標準主要起草人蔣金芳、桑兆庚、洪勉成。
本標準參照采用美國國家標準ANSI B16.34-81《閥門一法蘭連接和對焊連接》。
