GB 12224-89 鋼制閥門的設計要求-端部尺寸
5.2端部尺寸
5.2.1焊接端

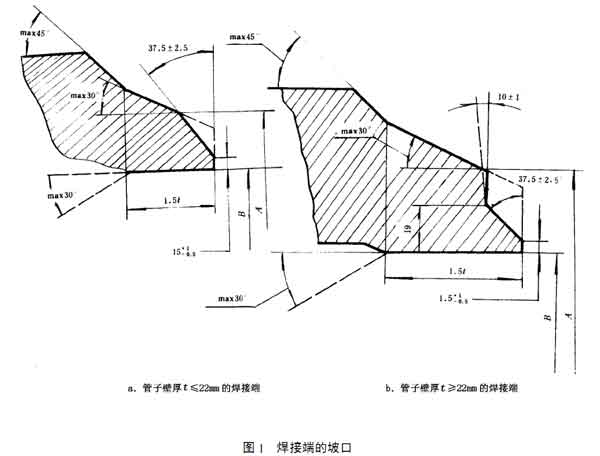

如果用戶沒有另行規定，對焊接端應按圖1所示加工坡口。
注:①虛線表示焊接坡口處外形。
②除訂貨另有規定外，閥門焊接端的外表而應全部進行加工，外焊層的外形輪廓可由制造廠制定。
③相交處應稍稍倒圓。
④小壁厚等于或小于3mm的閥門，其端部可加工成方形或倒圓。
圖1中:A—焊接端的公稱外徑(見表2)；
B—管子的公稱內徑(偏差見圖2);
t—管子的公稱壁厚。
表2 （mm)
|
公稱通徑DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
250 |
400 |
|
A |
62 |
75 |
91 |
117 |
172 |
232 |
278 |
329 |
360 |
413 |
|
A的偏差 |
﹢25
﹣1 |
﹢4
﹣7 |
|
B的偏差 |
﹢1 |
﹢2 |
5.2.2法蘭端
閥體端法蘭的連接尺寸按GB 9113.1一9113.26和GB 91151一9115.36的規。
5.2.3結構長度
法蘭連接的結構長度應按GB 12221的規定。
