1.截止閥工作原理
　　截止閥的關閉是依靠閥桿壓力，使閥頭與閥座緊密壓合、實現密封。

2.截止閥用途
　　其主要用途是關斷，也可粗略調節流量，但不能當節流閥使用。截止閥在發電廠中應用十分廣泛，特別是在較小的通道中，當要求有較好的關斷密封性時，多采用此種閥門。
　　它的優點是：結構簡單，密封性好，制造、維修方便。
　　缺點是：流體阻力大，開、閉力較大，而且隨著通路截面積的增大而迅速增加。因此，制成通路截面積較大而又十分可靠的截止閥是很困難的。

3.截止閥分類
　　截止閥一般有直通式、角式和直流式三種。
　　(1)直通截止閥。直通截止閥的閥桿與介質通路線成90º角，這種截止閥在電廠中利用廣。如圖2-2所示。
        (2)角式截止閥。角式截止閥的特點是介質在閥內與原來的流向轉成90º，見圖2-3。
　　(3)直流式截止閥。直流式截止閥是閥門的閥桿與介質通路線成一角度，見圖2-4。

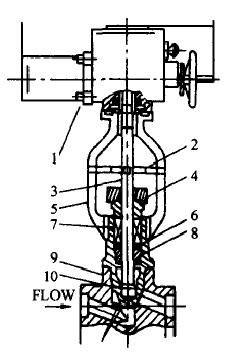

圖2-2  直通式截止閥
1—電動機構；2—限位滑塊；3—閥桿；4—盤根壓盞；5—一支架；

6—墊片；7—填料；8—備帽；9—閥座；10—閥頭

圖2-3  高壓角式截止閥
1一閥座；2---閥蓋；3一絲母；4--閥桿；5一閥座密封圈；6－閥頭；７－開口環

圖2-4  直流式截止閥
1一手輪；2一絲母；3一閥蓋；4一閥桿；5一閥體；6一閥瓣

4.電動直通式截止閥結構特點及檢修工藝
　　下面以電動直通式截止閥為例，簡要介紹一下截止閥的結構特點及檢修工藝。

　　(1)電動直通式截止閥構造。

電動直通式截止閥的連接形式為承插式焊接，閥門支架與閥座采用螺紋連接，門桿與閥座之間的密封，從內到外，采用的是先用備帽與閥座螺紋連接，其上蓋墊片，然后是填料，是盤根壓蓋，密封效果可靠。如圖2-2所示。

　　(2)電動直通式截止閥檢修工藝。
1)電動直通式截止閥解體。
①辦理好工作票，確認管道系統內無存水、無壓力后，方可開工；
②準備好專用工具及其他工器具，搭好腳手架、吊點，聯系配電人員拆去電源線；
③手動開啟閥門1-2扣后，用導鏈、鋼絲繩把電動機構吊裝好，拆卸電動機構與支架，連接螺栓，將電動機構平穩地退出、吊下；
④拆去閥門指示滑塊螺栓，取下平鍵保管好；
⑤將支架逆時針方向旋轉退出、吊下；
⑥拆卸盤根壓蓋緊固螺栓，取下盤根壓蓋，挖出填料；
⑦用專用工具，將備帽旋退，抽出門桿及閥頭，將閥口封住。

　　2)電動直通式截止閥檢修。
①檢查閥座、閥頭密封面，應光滑、無沖蝕、溝痕、麻點等缺陷，如有，應視缺陷程度進行研磨處理或后研磨。
②檢查閥桿，應無彎曲、磨損、沖蝕等缺陷。與填料密封處，應光滑、無溝痕等缺陷，閥桿上的螺紋無損傷，并與絲母配合良好，轉動自如，否則應。閥桿彎曲應在0.1mm以內，磨損腐蝕坑深度不應超過0.1~0.2mm。
③測量閥桿與備帽之間的間隙，應在0.2~0.25mm范圍內，閥座與盤根壓蓋之間的間隙，應在0.2~0.3mm范圍內。
④檢查支架與閥座間的連接螺紋，應無損傷，配合良好。各緊固螺栓，應與螺帽配合良好。
⑤絲母螺紋磨損程度不應超過絲扣寬度的1／3。
⑥檢查傳動機構內、蝸輪、蝸桿的磨損情況，其磨損，不應超過齒厚的1／3，嚙合部分不應有裂紋和嚙合不良現象。檢查軸承有無磨損及轉動不靈活等現象，手動、自動切換靈活可靠，傳動性能好。

　　3)電動直通式截止閥組裝。電動截止閥的組裝過程與解體步驟相反。
