1.蝶閥工作原理
蝶閥的閥瓣是圓盤形的，圍繞著一個軸旋轉，旋角的大小便是閥門的開度。

2.蝶閥用途
蝶閥近年來發展較快，在現代發電廠的冷卻水系統、凝結水系統以及凝結水除鹽系統上，應用十分廣泛。
它的優點是：輕巧、開關省勁，結構簡單，開、閉迅速，切斷、節流均可用，操作、維護、檢修方便。

3.蝶閥分類
蝶閥按傳動方式，主要可分為手動、液動、電動、氣動四種類型，見圖2-5。

4.下面就以電動蝶閥為例，簡要介紹一下蝶閥的結構特點及檢修工序

(1)電動蝶閥構造。如圖2-5(c)所示。電動蝶閥主要由閥體、閥軸、閥盤、閥蓋、密封環、電動機構等部件構成。
(2)電動蝶閥檢修工
1)電動蝶閥解體。主要包括：
①辦理好工作票，確認管內無存水、無壓力，將該閥置于全關閉位置，拆去電源接頭；
②拆電動機連接螺栓，將其吊放在檢修場地；
③拆法蘭與管道法蘭的連接螺栓，吊出閥體，注意不要碰壞閥盤；
④拆盤根壓蓋，取出填料；
⑤拆卸底部閥蓋，取出墊圈和推力軸承；
⑥拆卸軸與閥盤問的固定錐銷螺栓，抽出閥軸，帶出閥盤，做好流向記號；
⑦拆去閥體上的固定密封環螺栓，取下密封環。

2)電動蝶閥檢修。主要包括：
①清洗閥軸、閥套，檢查閥軸彎曲度，應在0.1mm以內，檢查閥套的磨損情況；
②檢查密封環有無劃痕、砂眼，用水清洗，切勿與油接觸，以防橡膠老化，有必要時，更換新密封環；
③更換填料、“O”型環；
④檢查清洗閥盤；
⑤檢查傳動機構是否靈活，檢查傳動齒輪磨損情況；
⑥更換潤滑油；
⑦測量密封環的尺寸，測出閥軸套與閥軸間隙，應在0.2-0.3mm之間；
⑧把所有螺栓涂上鉛粉油。

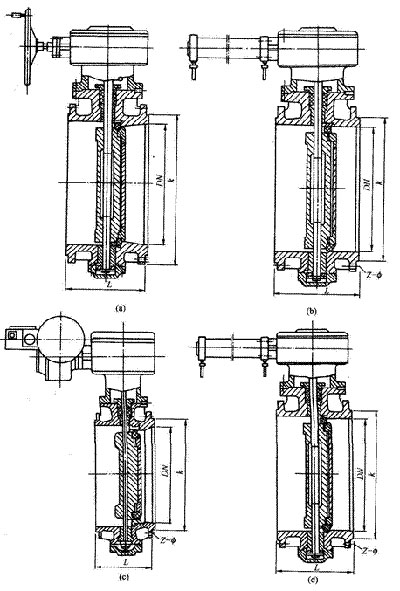

圖2-5  蝶閥
(a)手動蝶閥；(b)液動蝶閥；(c)電動蝶閥；(d)氣動蝶閥



3)電動蝶閥的組裝。主要包括：
①在閥體上，裝上密封環，用壓板壓住，并用螺栓鎖緊；
②清掃密封面，裝配閥盤、閥軸，注意流向記號；
③裝上下閥套、墊圈和下閥蓋；
④裝上上閥套和新填料，用盤根壓蓋壓住，鎖好上閥蓋螺栓；
⑤清掃管道、閥門，應無任何雜物留在管內；
⑥注意管道流向，將閥門處于全關閉位置，把閥門吊裝在管道上，注意吊裝時，勿碰傷閥體，對角均勻地鎖緊螺栓；
⑦裝上傳動機構，對組裝后的閥門做試運行，開關數次，檢查靈活性。
