1.調節閥工作原理
調節閥是借助圓筒形的閥瓣與閥座相對回轉，改變閥板上窗口流通面積，來改變流量的。

2.調節閥用途
調節閥主要用來調節工作介質流量。

3.氣動閉式調節閥結構及檢修工藝
(1)氣動閉式調節閥構造。如圖3-3所示，主要由執行機構、鎖緊備帽、閥蓋、閥桿、閥頭組件、閥套、閥座套、閥體等零部件組成。

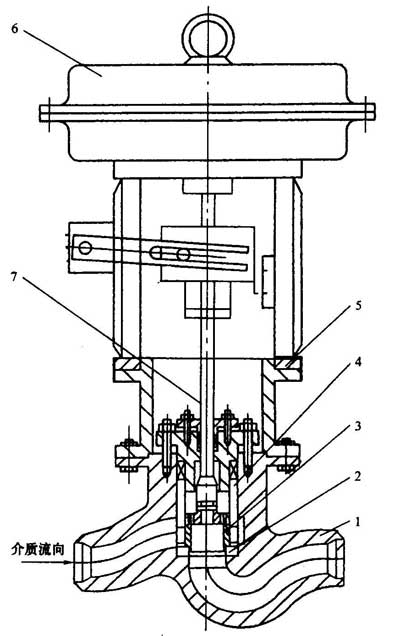

圖3-3  閉式調節閥

  1一閥體；2--閥座套；3一閥頭組件；4一閥套；
    5一閥蓋：6．--執行機構；7一閥桿

(2)檢修工藝。
1)解體。主要包括：
①辦理好工作票，確認閥門所在管道內無存水、壓力到零后，方可施工；
②搭設檢修平臺、吊點，在執行機構隔膜下部加氣壓，使閥頭離開閥座套后，用鋼絲繩、導鏈把執行機構捆吊好；
③拆卸去閥蓋緊固螺栓，旋退下軛架鎖緊螺母，卸除執行機構氣壓，拆去連接氣管、閥桿連接塊，平穩吊下執行機構；
④拆卸填料壓蓋螺栓，依次取下壓板、壓蓋；
⑤抽出閥桿與閥頭組件，依次取出導向套筒、底座套，用堵板封好閥口，以防掉入雜物。

2)檢修。主要包括：
①檢查閥頭與閥座是否結合良好，密封面如有沖刷溝擦傷等缺陷，應根據缺陷程度不同，選擇研磨或補焊加工處理，處理后的閥頭、閥座，做結合試驗，要求圓周接觸，閥線清晰；
②檢查閥桿表面，應光滑、無損傷，測量彎曲度，應在0.1mm之內；
③檢查導向套筒與閥頭配合處，有無拉傷溝痕、毛刺等缺陷，如有應用砂紙，將毛刺、拉傷部位打磨光滑，使閥頭在導向套筒內的運動無阻礙；
④檢查閥體、閥蓋有無砂眼、裂紋、沖刷等缺陷，如有應將缺陷部位挖去，補焊處理；
⑤測量閥桿與金屬環之間的間隙，應在0.2～0.3mm之間，測量盤根壓蓋與填料室的間隙，應在0.2～0.3mm之間；
⑥執行機構隔膜應無破損老化等現象，否則應更新，檢查測量彈簧自由狀態下長度是否與設計尺寸相符，端面是否平行，可用小錘敲打聽聲音，應清脆無嘶啞聲，對有缺陷的彈簧，凡達不到技術要求的更換；
⑦清掃、檢查、各緊固螺栓。

3)組裝。主要包括：
①閥體清掃干凈后，把墊片放人閥座，用閥座套壓實后，將導向套筒安放在閥座套上；
②把閥桿與閥頭組件推人閥導向套筒，放好墊片，依照位置標記，扣好閥蓋，對稱緊固螺栓；
③提拉閥桿1～2次，應靈活、無卡澀，然后填加盤根，稍緊盤根壓蓋螺栓；
④將執行機構吊裝在閥蓋上，旋緊鎖緊螺母，連接好氣管，通上氣源，使執行機構連桿到標記處；
⑤用連接塊把閥桿與執行機構連接在一起；
⑥開關試驗幾次，如開、關位置不準，可通過改變執行機構連桿升降高度調整。
