Z941H、Z941Y、Z941W型PN100～PN200鋼制電動楔式閘閥

更新時間  2011-12-03 09:04 閱讀

主要性能參數

Z941H、Z941Y、Z941W型PN100～PN200鋼制電動楔式閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
Z941H-100～200	100～200	10.0～20.0	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z941Y-100～200							堆焊硬質合金
Z941Y-100I～200I			≤550	油品、蒸汽	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
Z941Y-100P～200P			≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z941Y-100R～200R			≤200	醋酸類	鉻鎳鉬不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鉬鈦不銹鋼	柔性石墨或聚四氟乙烯
Z941W-100R	100	10	≤200	醋酸類	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體	柔性石墨或聚四氟乙烯
Z941W-100I			≤550	油品、蒸汽	鉻鉬合金鋼	耐熱鋼或不銹鋼	本體	柔性石墨或聚四氟乙烯
Z941W-100P			≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體	柔性石墨或聚四氟乙烯

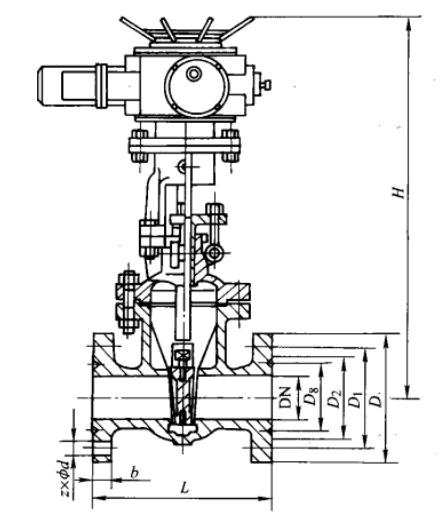

主要外形及結構尺寸

Z941H、Z941Y、Z941W型PN100鋼制電動楔式閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	D8	b	z×Φd	H	重量/kg
50	250	195	145	112	85	25	4×Φ25	680	150
65	280	220	170	138	110	32	8×Φ25	730	180
80	310	230	180	148	115	34	8×Φ25	795	190
100	350	365	210	172	145	38	8×Φ30	880	300
125	400	310	250	210	175	42	8×Φ34	943	440
150	450	350	290	250	205	46	12×Φ34	1234	400
200	550	430	360	312	260	54	12×Φ41	1339	684
250	650	500	430	382	313	60	12×Φ41	1470	803
300	750	585	500	442	364	70	16×Φ48	1830	1568
350	850	655	560	498	420	76	16×Φ54	2185	1510

Z941H、Z941Y、Z941W型PN160鋼制電動楔式閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	D8	b	z×Φd	H	重量/kg
50	300	215	165	132	95	36	8×Φ25	700	250
65	340	245	190	152	110	44	8×Φ30	750	250
80	390	260	205	168	130	46	8×Φ30	815	250
100	450	300	240	200	160	48	8×Φ34	860	﹣
125	525	355	285	238	190	60	8×Φ41	970	﹣
150	600	390	318	270	205	66	12×Φ41	1224	﹣
200	750	480	400	345	275	78	12×Φ48	1490	﹣
