J13H、J13W型PN160、PN320針形截止閥

更新時間  2013-12-04 09:27 閱讀

主要性能參數

J13H、J13W型PN160、PN320針形截止閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體閥蓋	閥桿	密封面	填料
J13H—I60III	160	16	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	柔性石墨
J13H—320III	320	32	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	柔性石墨
J13W—160III	160	16	≤550	蒸汽、油品	鉻鉬鋼	耐熱鋼或鉻不銹鋼	鉻不銹鋼堆焊硬質合金	柔性石墨
J13W—320III	320	32	≤200	弱腐蝕性介質	鉻鉬鈦不銹鋼	鉻鉬鈦不銹鋼	鉻不銹鋼堆焊硬質合金	聚四氟乙烯

主要外形及結構尺寸

J13H、J13W型PN160、PN320針形截止閥主要外形及結構尺寸（mm）

DN	Rc/in	L1	L	d	H	Do	重量/kg
6	Rcl/4	10	64	5	110	65	1
10	Rc3/8	15	64	5	110	65	1
15	Rcl/2	15	64	5	110	65	1
20	Rc3/4	20	80	7	125	80	2
25	RC1	20	80	8	125	80	2

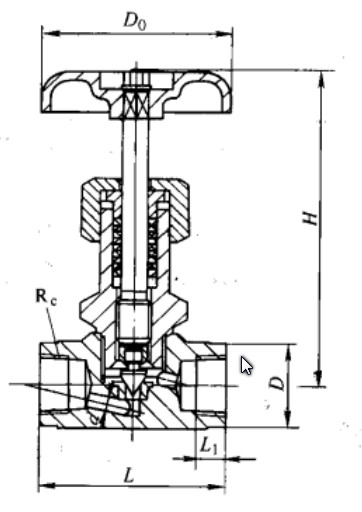

產品外形結構尺寸圖
